HH932145/HH932110轴承
更新日期：
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：146.05 mm，外径：304.8 mm，厚度：88.9 mm。
价格区间：￥9775.5 - ￥11046.32【详情】
前缀列表：【HH：超重型承载】后缀列表：【HH：超重型承载】

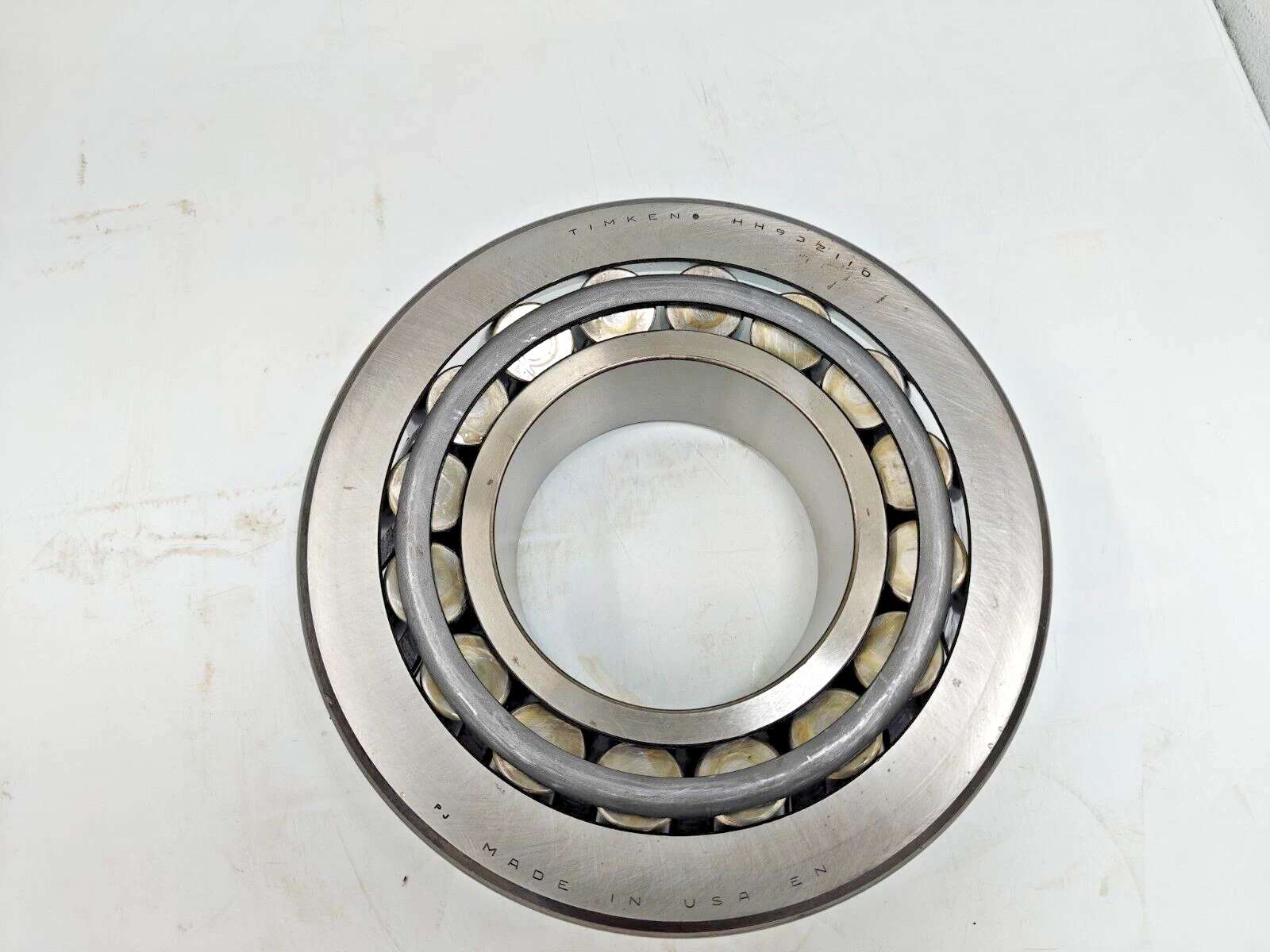

HH932145/HH932110是一款单列圆锥滚子轴承，属于英制TS系列。其基本尺寸为内径146.05毫米（约5.75英寸），外径304.8毫米（约12英寸），厚度88.9毫米（约3.5英寸）。该结构采用分离式设计，内圈与滚子、保持架组件可单独安装，为装配和维护提供一定便利。
圆锥滚子轴承能够同时承受径向载荷和轴向载荷，适用于中等转速及中等负荷的工况。在工业应用中，这类轴承常见于传动系统、齿轮箱及重型机械等设备中，有助于提升传动平稳性。英制尺寸设计使其在部分采用英制标准的设备中具备兼容性。
该型号轴承选用优质钢材制造，经过适当热处理，有助于提高承载能力与使用寿命。需要注意的是，轴承的实际表现受到安装精度、润滑条件及工作环境等多种因素的影响。在选用时建议结合具体工况进行综合评估，确保其性能符合设备要求。
H
H
9
3
2
1
4
5
/
H
H
9
3
2
1
1
0
HH：超重型承载
9：锥角 ≥ 45º，但不是推力轴承
321：内径范围：6-7 in
45：部件代号，45表示内圈和滚子保持架组件，基本代号：932145
/：分隔符
HH：超重型承载
9：锥角 ≥ 45º，但不是推力轴承
321：内径范围：6-7 in
10：部件代号，10表示外圈，外圈基本代号：932110
HH：
超重型承载
9：
锥角 ≥ 45º，但不是推力轴承
321：
内径范围：6-7 in
45：
部件代号，45表示内圈和滚子保持架组件，基本代号：932145
/：
分隔符
HH：
超重型承载
9：
锥角 ≥ 45º，但不是推力轴承
321：
内径范围：6-7 in
10：
部件代号，10表示外圈，外圈基本代号：932110
| 公称型号(英制单列) | ||
| 品牌：CALOX | TS型(内圈/外圈) | HH932145/HH932110 |

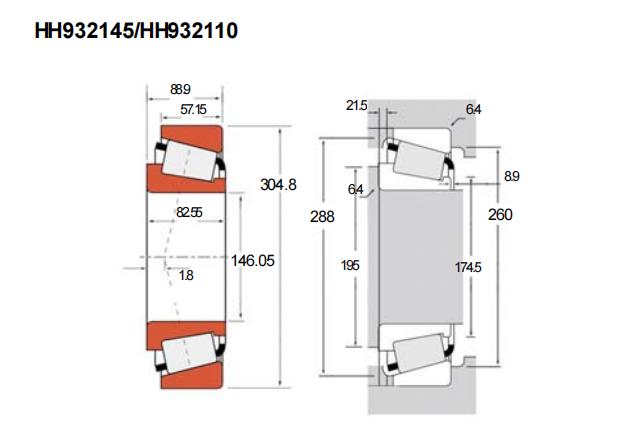

| 主要尺寸(mm) | ||
| 内径 | d | 146.05 |
| 外径 | D | 304.8 |
| 总厚度 | T | 88.9 |
| 内圈厚度 | B | 82.55 |
| 外圈厚度 | C | 57.15 |
| 作用点a | 1.8 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 1250 |
| 动载C1 | 904 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 234 |
| 轴向Ca90 | 292 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 6.4 |
| da | 174.5 | |
| db | 195 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 6.4 |
| Da | 288 | |
| Db | 260 | |
| 保持架(mm) | ||
| 高可实测 | Aa | 21.5 |
| Ab | 8.9 | |
| 常数e | 0.73 | |
| 载荷系数 | ||
| 高可出具 | K | 0.8 |
| Y | 0.82 | |
| 几何系数 | ||
| 高可出具 | G1 | 514 |
| G2 | 55.6 | |
| Cg | 0.1333 | |
| 重量(kg) | 26.84 | |
