| 公称型号(英制单列) | ||

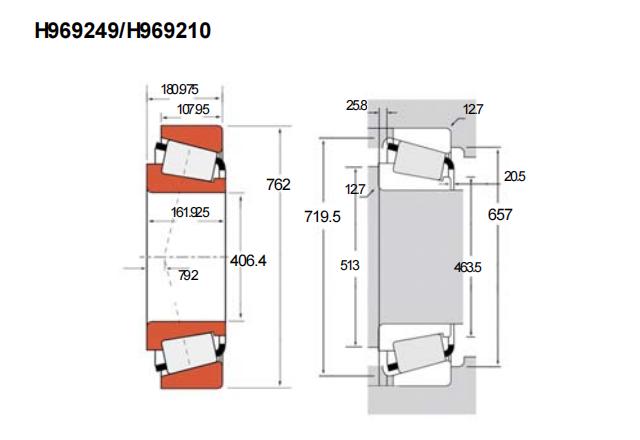

| TS型(内圈/外圈) | H969249/H969210 | |
| 主要尺寸(mm) | ||
| 内径 | d | 406.4 |
| 外径 | D | 762 |
| 总厚度 | T | 180.975 |
| 内圈厚度 | B | 161.925 |
| 外圈厚度 | C | 107.95 |
| 作用点a | 79.2 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 6840 | |
| 动载C1 | 4100 | |
| 长寿命动载(KN) | ||
| 径向C90 | 1060 | |
| 轴向Ca90 | 1710 | |
| 轴肩(mm) | ||
| R(max) | 12.7 | |
| da | 463.5 | |
| db | 513 | |
| 座腔(mm) | ||
| r(max) | 12.7 | |
| Da | 719.5 | |
| Db | 657 | |
| 保持架(mm) | ||
| Aa | 25.8 | |
| Ab | 20.5 | |
| 常数e | 0.94 | |
| 载荷系数 | ||
| K | 0.62 | |
| Y | 0.64 | |
| 几何系数 | ||
| G1 | 4610 | |
| G2 | 207 | |
| Cg | 0.2945 | |
| 重量(kg) | 313.78 | |
