H715347/H715311轴承
更新日期：
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：69.987 mm，外径：136.525 mm，厚度：46.038 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：重型承载】后缀列表：【H：重型承载】
H715347/H715311是一款TS系列的英制单列圆锥滚子轴承，其内外圈及滚子组件采用锥形几何设计，可同时承受径向与轴向联合载荷。该型号的基本尺寸对应内径约69.987毫米（约2.756英寸），外径约136.525毫米（约5.375英寸），厚度为46.038毫米（约1.813英寸），尺寸精度符合工业标准要求。
此类轴承通常采用高强度合金钢制造，经热处理及表面研磨后具备较好的耐磨性与抗疲劳性能。由于内外圈可分离，安装调整较为便利，能够通过预紧调节优化运行游隙。在应用方面，常见于中型机械设备的齿轮箱、传动轴及支撑座等场景，适用于中等转速及负荷工况。
需要注意的是，实际使用中需配合适当的润滑与密封方案，并依据具体设备的载荷分布、温升条件及精度要求进行选型验证，以保障轴承在预期寿命内的可靠运行。
H
7
1
5
3
4
7
/
H
7
1
5
3
1
1
H：重型承载
7：32º30' < 锥角 < 36º
153：内径范围：3-4 in
47：部件代号，47表示内圈和滚子保持架组件，基本代号：715347
/：分隔符
H：重型承载
7：32º30' ≤ 锥角 < 36º
153：内径范围：3-4 in
11：部件代号，11表示外圈，外圈基本代号：715311
H：
重型承载
7：
32º30' < 锥角 < 36º
153：
内径范围：3-4 in
47：
部件代号，47表示内圈和滚子保持架组件，基本代号：715347
/：
分隔符
H：
重型承载
7：
32º30' ≤ 锥角 < 36º
153：
内径范围：3-4 in
11：
部件代号，11表示外圈，外圈基本代号：715311

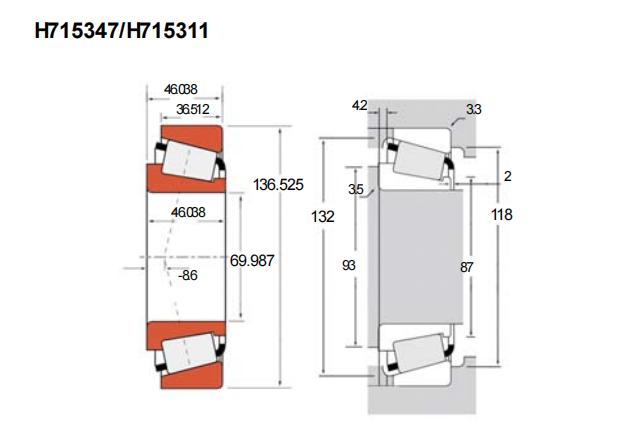

| 公称型号(英制单列) | ||
| 品牌：CALOX | TS型(内圈/外圈) | H715347/H715311 |
| 主要尺寸(mm) | ||
| 内径 | d | 69.987 |
| 外径 | D | 136.525 |
| 总厚度 | T | 46.038 |
| 内圈厚度 | B | 46.038 |
| 外圈厚度 | C | 36.512 |
| 作用点a | -8.6 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 405 |
| 动载C1 | 249 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 64.6 |
| 轴向Ca90 | 52.3 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 3.5 |
| da | 87 | |
| db | 93 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 3.3 |
| Da | 132 | |
| Db | 118 | |
| 保持架(mm) | ||
| 高可实测 | Aa | 4.2 |
| Ab | 2 | |
| 常数e | 0.47 | |
| 载荷系数 | ||
| 高可出具 | K | 1.24 |
| Y | 1.27 | |
| 几何系数 | ||
| 高可出具 | G1 | 147 |
| G2 | 32.8 | |
| Cg | 0.0993 | |
| 重量(kg) | 3.17 | |
