H715343/H715311轴承
更新日期：
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：68.262 mm，外径：136.525 mm，厚度：46.038 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：重型承载】后缀列表：【H：重型承载】

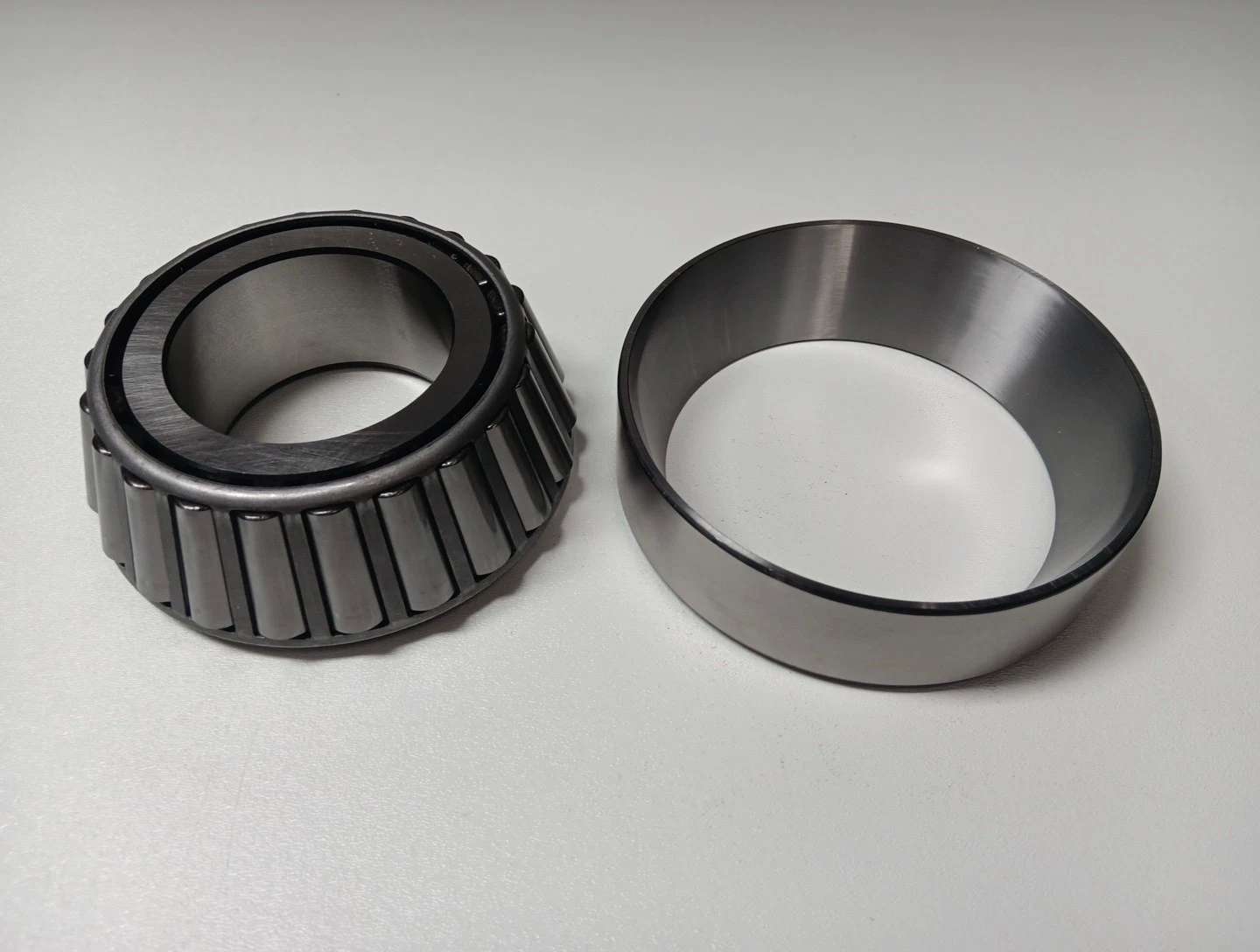

H715343/H715311是一款英制单列圆锥滚子轴承，归属于TS系列。其内径为68.262毫米，外径136.525毫米，厚度46.038毫米，对应英制尺寸分别约为2.688英寸、5.375英寸和1.813英寸。该型号通常采用内外圈可分离式设计，便于安装与维护。
圆锥滚子轴承能够同时承受径向载荷与单向轴向载荷，适用于存在复合负荷的工况。由于滚子与滚道之间的线接触设计，此类轴承具备较好的刚性及承载能力，常见于中等转速条件。TS系列英制轴承多用于工业传动、通用机械及部分维修替换场合，可配合调整游隙以优化运行状态。
选用时需综合考虑载荷方向、转速范围及配套组件的设计要求。实际应用中建议结合具体工况进行润滑与维护，以延长使用寿命。该型号在部分传动设备及支撑结构中表现出适应性，能满足多种机械配置的基本需求。
H
7
1
5
3
4
3
/
H
7
1
5
3
1
1
H：重型承载
7：32º30' < 锥角 < 36º
153：内径范围：3-4 in
43：部件代号，43表示内圈和滚子保持架组件，基本代号：715343
/：分隔符
H：重型承载
7：32º30' ≤ 锥角 < 36º
153：内径范围：3-4 in
11：部件代号，11表示外圈，外圈基本代号：715311
H：
重型承载
7：
32º30' < 锥角 < 36º
153：
内径范围：3-4 in
43：
部件代号，43表示内圈和滚子保持架组件，基本代号：715343
/：
分隔符
H：
重型承载
7：
32º30' ≤ 锥角 < 36º
153：
内径范围：3-4 in
11：
部件代号，11表示外圈，外圈基本代号：715311
| 公称型号(英制单列) | ||
| 品牌：CALOX | TS型(内圈/外圈) | H715343/H715311 |
| 主要尺寸(mm) | ||
| 内径 | d | 68.262 |
| 外径 | D | 136.525 |
| 总厚度 | T | 46.038 |
| 内圈厚度 | B | 46.038 |
| 外圈厚度 | C | 36.512 |
| 作用点a | -8.6 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 405 |
| 动载C1 | 249 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 64.6 |
| 轴向Ca90 | 52.3 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 3.5 |
| da | 86 | |
| db | 92 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 3.3 |
| Da | 132 | |
| Db | 118 | |
| 保持架(mm) | ||
| 高可实测 | Aa | 4.2 |
| Ab | 2 | |
| 常数e | 0.47 | |
| 载荷系数 | ||
| 高可出具 | K | 1.24 |
| Y | 1.27 | |
| 几何系数 | ||
| 高可出具 | G1 | 147 |
| G2 | 32.8 | |
| Cg | 0.0993 | |
| 重量(kg) | 3.23 | |
