| 公称型号(英制单列) | ||

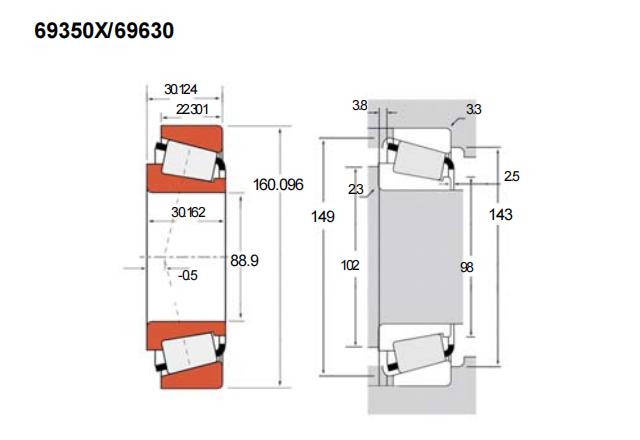

| TS型(内圈/外圈) | 69350X/69630 | |
| 主要尺寸(mm) | ||
| 内径 | d | 88.9 |
| 外径 | D | 160.096 |
| 总厚度 | T | 30.124 |
| 内圈厚度 | B | 30.162 |
| 外圈厚度 | C | 22.301 |
| 作用点a | -0.5 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 230 | |
| 动载C1 | 167 | |
| 长寿命动载(KN) | ||
| 径向C90 | 43.4 | |
| 轴向Ca90 | 31.4 | |
| 轴肩(mm) | ||
| R(max) | 2.3 | |
| da | 98 | |
| db | 102 | |
| 座腔(mm) | ||
| r(max) | 3.3 | |
| Da | 149 | |
| Db | 143 | |
| 保持架(mm) | ||
| Aa | 3.8 | |
| Ab | 2.5 | |
| 常数e | 0.42 | |
| 载荷系数 | ||
| K | 1.38 | |
| Y | 1.42 | |
| 几何系数 | ||
| G1 | 117 | |
| G2 | 39.6 | |
| Cg | 0.0874 | |
| 重量(kg) | 2.4 | |
