681/672属于TS系列单列英制圆锥滚子轴承。其基本尺寸为内径92.075毫米，约合3.625英寸；外径168.275毫米，约合6.625英寸；厚度41.275毫米，约合1.625英寸。该型号采用圆锥滚子与内外圈滚道呈一定倾角的设计，具备良好的径向与轴向联合承载能力，适用于承受复合载荷的工况。
此类轴承通常应用于中低速重载场景，常见于部分工业传动设备、工程机械及大型农机具的旋转支撑部位。在安装时需注意调整轴向游隙，确保形成适宜的预紧状态，这有助于提升运行稳定性并延长使用寿命。维护过程中建议定期检查润滑状态，及时补充或更换润滑剂，以减少磨损风险。由于英制尺寸的特点，在替换或选配时需确认配套部件的尺寸规格匹配性，避免因单位制式差异影响装配精度。
6
8
1
/
6
7
2
681：圆锥滚子轴承内圈基本代号：681
/：分隔符
672：圆锥滚子轴承外圈基本代号：672
681：
圆锥滚子轴承内圈基本代号：681
/：
分隔符
672：
圆锥滚子轴承外圈基本代号：672

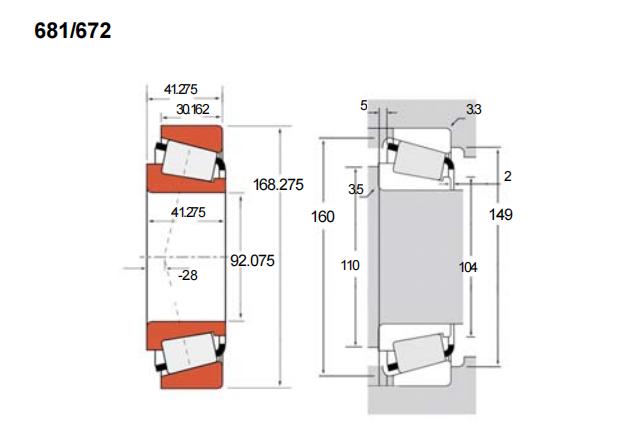

| 公称型号(英制单列) | ||
| 品牌：CALOX | TS型(内圈/外圈) | 681/672 |
| 主要尺寸(mm) | ||
| 内径 | d | 92.075 |
| 外径 | D | 168.275 |
| 总厚度 | T | 41.275 |
| 内圈厚度 | B | 41.275 |
| 外圈厚度 | C | 30.162 |
| 作用点a | -2.8 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 386 |
| 动载C1 | 245 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 63.5 |
| 轴向Ca90 | 51.2 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 3.5 |
| da | 104 | |
| db | 110 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 3.3 |
| Da | 160 | |
| Db | 149 | |
| 保持架(mm) | ||
| 高可实测 | Aa | 5 |
| Ab | 2 | |
| 常数e | 0.47 | |
| 载荷系数 | ||
| 高可出具 | K | 1.24 |
| Y | 1.28 | |
| 几何系数 | ||
| 高可出具 | G1 | 182 |
| G2 | 37.2 | |
| Cg | 0.1056 | |
| 重量(kg) | 3.83 | |
