67390/67322轴承
更新日期：
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：133.35 mm，外径：196.85 mm，厚度：46.038 mm。
价格区间：￥0 - ￥0【详情】
67390/67322是一款TS系列的英制单列圆锥滚子轴承，其内径为133.35毫米（约5.25英寸），外径196.85毫米（约7.75英寸），厚度46.038毫米（约1.81英寸）。该型号采用圆锥滚子与内外圈滚道之间的线性接触设计，能够同时承受径向与轴向联合载荷，在重载及中等转速条件下表现稳定。
由于采用英制尺寸标准，该轴承常见于部分工业传动设备及机械支撑结构中，例如大型农机、工程机械或重型运输设备的车桥部位。其内外圈可分离的结构便于安装调整，配合对应的保持架与滚子组，有助于提升运转平稳性和使用寿命。
在使用过程中，建议根据实际工况选择合适的润滑方式与轴向游隙设置，以发挥其负载分担特性。此类轴承的设计较为成熟，在常规工业应用中具有较好的兼容性，但需注意定期检查磨损状态并及时维护，以保证设备运行的可靠性。
6
7
3
9
0
/
6
7
3
2
2
6：30º30' ≤ 锥角 < 32º30'
73：内径范围：1-2 in
90：部件代号，90表示内圈和滚子保持架组件，基本代号：67390
/：分隔符
6：30º30' < 锥角 < 32º30'
73：内径范围：1-2 in
22：部件代号，22表示外圈，外圈基本代号：67322
6：
30º30' ≤ 锥角 < 32º30'
73：
内径范围：1-2 in
90：
部件代号，90表示内圈和滚子保持架组件，基本代号：67390
/：
分隔符
6：
30º30' < 锥角 < 32º30'
73：
内径范围：1-2 in
22：
部件代号，22表示外圈，外圈基本代号：67322
| 公称型号(英制单列) | ||
| 品牌：CALOX | TS型(内圈/外圈) | 67390/67322 |

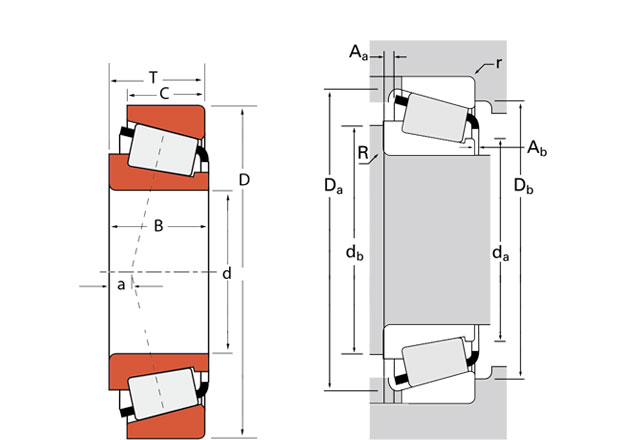

| 主要尺寸(mm) | ||
| 内径 | d | 133.35 |
| 外径 | D | 196.85 |
| 总厚度 | T | 46.038 |
| 内圈厚度 | B | 46.038 |
| 外圈厚度 | C | 38.1 |
| 作用点a | -6.4 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 625 |
| 动载C1 | 340 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 88.2 |
| 轴向Ca90 | 52 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 3.5 |
| da | 143 | |
| db | 149 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 3.3 |
| Da | 189 | |
| Db | 180 | |
| 保持架(mm) | ||
| 高可实测 | Aa | 4.2 |
| Ab | 1.3 | |
| 常数e | 0.34 | |
| 载荷系数 | ||
| 高可出具 | K | 1.7 |
| Y | 1.74 | |
| 几何系数 | ||
| 高可出具 | G1 | 384 |
| G2 | 70.1 | |
| Cg | 0.122 | |
| 重量(kg) | 4.55 | |
