| 公称型号(英制单列) | ||

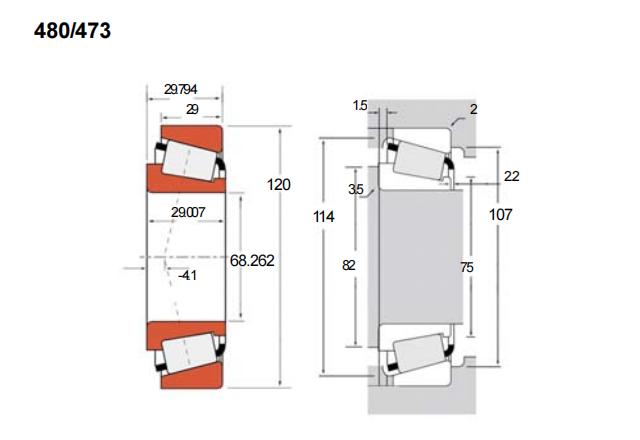

| TS型(内圈/外圈) | 480/473 | |
| 主要尺寸(mm) | ||
| 内径 | d | 68.262 |
| 外径 | D | 120 |
| 总厚度 | T | 29.794 |
| 内圈厚度 | B | 29.007 |
| 外圈厚度 | C | 29 |
| 作用点a | -4.1 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 186 | |
| 动载C1 | 133 | |
| 长寿命动载(KN) | ||
| 径向C90 | 34.4 | |
| 轴向Ca90 | 22.7 | |
| 轴肩(mm) | ||
| R(max) | 3.5 | |
| da | 75 | |
| db | 82 | |
| 座腔(mm) | ||
| r(max) | 2 | |
| Da | 114 | |
| Db | 107 | |
| 保持架(mm) | ||
| Aa | 1.5 | |
| Ab | 2.2 | |
| 常数e | 0.38 | |
| 载荷系数 | ||
| K | 1.52 | |
| Y | 1.56 | |
| 几何系数 | ||
| G1 | 77.2 | |
| G2 | 23 | |
| Cg | 0.1083 | |
| 重量(kg) | 1.4 | |
