46790/46720轴承
更新日期：
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：165.1 mm，外径：225.425 mm，厚度：41.275 mm。
价格区间：￥1689.83 - ￥1892.61【详情】

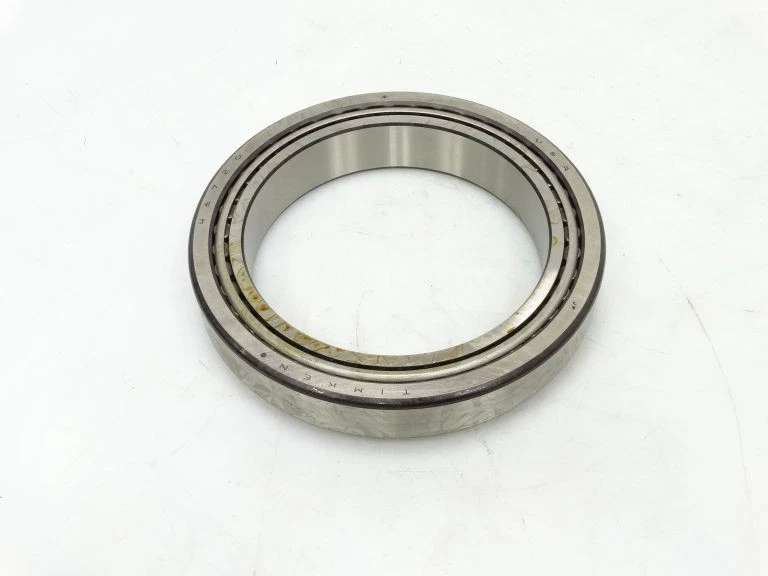

46790/46720是一款TS系列单列英制圆锥滚子轴承，其公称内径为165.1毫米，外径为225.425毫米，厚度为41.275毫米，对应英制尺寸约为6.5英寸×8.875英寸×1.625英寸。该型号轴承采用圆锥滚子与内外圈滚道呈特定角度配合的结构设计，能够同时承受径向载荷和单向轴向载荷，适用于中高速运转工况。
作为英制圆锥滚子轴承的典型代表，该型号通过优化滚子与挡边接触形态，有助于提升负载分布的均匀性。其内外圈可分离的特点为安装维护提供了便利，多用于重型机械设备中需调整轴向游隙的支撑部位，例如部分工业传动系统、矿山机械或大型农用设备等场景。
需要注意的是，实际应用中需根据具体工况配合适当的润滑与密封方案，并综合考虑轴与座孔的配合精度，以发挥轴承的潜在性能。该型号轴承在符合设计规范的条件下，可表现出较稳定的耐久性。
4
6
7
9
0
/
4
6
7
2
0
4：27º ≤ 锥角 < 28º30'
67：内径范围：1-2 in
90：部件代号，90表示内圈和滚子保持架组件，基本代号：46790
/：分隔符
4：27º < 锥角 < 28º30'
67：内径范围：1-2 in
20：部件代号，20表示外圈，外圈基本代号：46720
4：
27º ≤ 锥角 < 28º30'
67：
内径范围：1-2 in
90：
部件代号，90表示内圈和滚子保持架组件，基本代号：46790
/：
分隔符
4：
27º < 锥角 < 28º30'
67：
内径范围：1-2 in
20：
部件代号，20表示外圈，外圈基本代号：46720
| 公称型号(英制单列) | ||
| 品牌：CALOX | TS型(内圈/外圈) | 46790/46720 |
| 主要尺寸(mm) | ||
| 内径 | d | 165.1 |
| 外径 | D | 225.425 |
| 总厚度 | T | 41.275 |
| 内圈厚度 | B | 39.688 |
| 外圈厚度 | C | 33.338 |
| 作用点a | 2.5 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 635 |
| 动载C1 | 281 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 72.8 |
| 轴向Ca90 | 47.8 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 3.5 |
| da | 174 | |
| db | 181 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 3.3 |
| Da | 218 | |
| Db | 209 | |
| 保持架(mm) | ||
| 高可实测 | Aa | 4 |
| Ab | 2 | |
| 常数e | 0.38 | |
| 载荷系数 | ||
| 高可出具 | K | 1.52 |
| Y | 1.57 | |
| 几何系数 | ||
| 高可出具 | G1 | 572 |
| G2 | 175 | |
| Cg | 0.1432 | |
| 重量(kg) | 4.64 | |
点击获取3D图
下载中 {{percentComplete}}%
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NTN K46790/46720轴承 英制圆锥滚子轴承 |
NTN | 165.1 X 225.425 X 41.275 | 华南 | 日本 | 11 | 1892.61 | ￥1689.83 |
