32224轴承属于单列圆锥滚子轴承，是322系列中的一员。该系列轴承具有特定的结构设计，能够同时承受径向载荷和单向轴向载荷，适用于存在复合载荷的工况。其内外圈及滚子采用圆锥几何形状，配合优化设计的挡边角度，有助于在运行中形成有效的线接触，从而提升载荷分布均匀性。
该型号轴承的基本尺寸为内径120毫米、外径215毫米、厚度61.5毫米。此类尺寸规格在工业应用中较为常见，能够满足中等载荷及转速条件下的使用需求。在安装时，通常需要配合调整游隙或预紧，以保证运行稳定性并延长使用寿命。
32224轴承常见于齿轮箱、传动装置、工程机械及中型机床等设备中。其结构特点使得它在具有一般冲击和振动的环境中能够保持相对稳定的性能。选型时需结合具体工况条件，综合考虑载荷类型、转速范围及润滑方式等因素，并建议参考相关技术资料进行确认。
3
2
2
2
4
3：圆锥滚子轴承
2：宽度系列：宽型 2 系列，承载能力更高
2：直径系列：轻型 2 系列，尺寸承载均衡
24：内径：120 mm
3：
圆锥滚子轴承
2：
宽度系列：宽型 2 系列，承载能力更高
2：
直径系列：轻型 2 系列，尺寸承载均衡
24：
内径：120 mm
| 公称型号(公制单列) | ||
| 品牌：CALOX | 322系列 | 32224 |

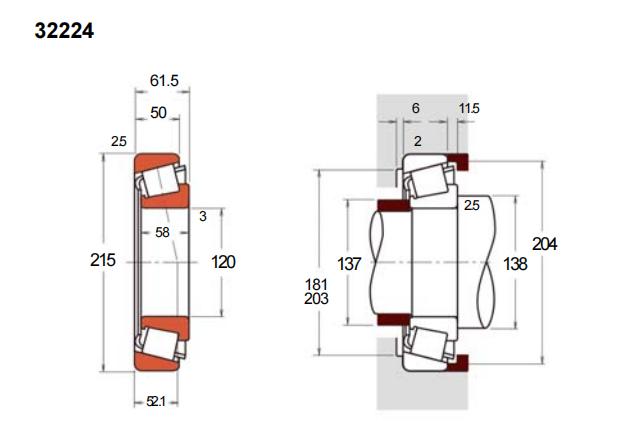

| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 215 |
| 总厚度 | T | 61.5 |
| 内圈厚度 | B | 58 |
| 外圈厚度 | C | 50 |
| 高可实测 | r(min)(内圈) | 3 |
| r(min)(外圈) | 2.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 440 |
| 基本额定静载荷 | Cor | 635 |
| 极限速度(rpm) | ||
| 高可计算 | 脂润滑 | 1600 |
| 油润滑 | 2200 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 138 |
| db(max) | 137 | |
| Da(max) | 203 | |
| Da(min) | 181 | |
| Db(min) | 204 | |
| Sa(min) | 6 | |
| Sb(min) | 11.5 | |
| ra(max)(内圈) | 2.5 | |
| ra(max)(外圈) | 2 | |
| 作用点a | 52.1 | |
| 常数e | 0.44 | |
| 轴向载荷系数 | ||
| 高可出具 | Y1 | 1.4 |
| Y0 | 0.76 | |
| 重量(kg) | 9 | |
