AC1316SN轴承
更新日期：
类型：【调心球轴承 - 全陶瓷调心球轴承】
基本尺寸：内径：80 mm，外径：170 mm，厚度：39 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【AC：全陶瓷轴承】后缀列表：【SN：氮化硅（Si3N4）材质】
AC1316SN型轴承属于全陶瓷调心球轴承中的直孔型结构，其基本尺寸为内径80毫米、外径170毫米、厚度39毫米。该轴承内外圈及滚动体均采用氮化硅陶瓷材质，具备较低的密度和优异的抗腐蚀能力，可在多种介质环境下保持稳定性能。氮化硅材料的热膨胀系数较低，有助于减少温升引起的尺寸变化，同时其高硬度特性可有效延长轴承在高速轻载工况下的使用寿命。
作为调心球轴承的一种，该型号具有一定范围的调心能力，能够补偿因安装误差或轴变形引起的不对中问题。全陶瓷结构使其适用于高温、强腐蚀或电气绝缘要求较高的场合，例如化工设备、专业泵类及特殊传动系统中。由于陶瓷材料的脆性特性，在实际应用中需注意避免冲击载荷与局部应力集中，以保持其性能可靠性。此类轴承通常需配合适当的润滑方式与安装维护措施，以满足不同工况下的运行需求。
A
C
1
3
1
6
S
N
AC：全陶瓷轴承
1：标准自调心球轴承
3：尺寸系列：03系列（宽度正常，外径稍大）
16：内径：80 mm
SN：氮化硅（Si3N4）材质
AC：
全陶瓷轴承
1：
标准自调心球轴承
3：
尺寸系列：03系列（宽度正常，外径稍大）
16：
内径：80 mm
SN：
氮化硅（Si3N4）材质

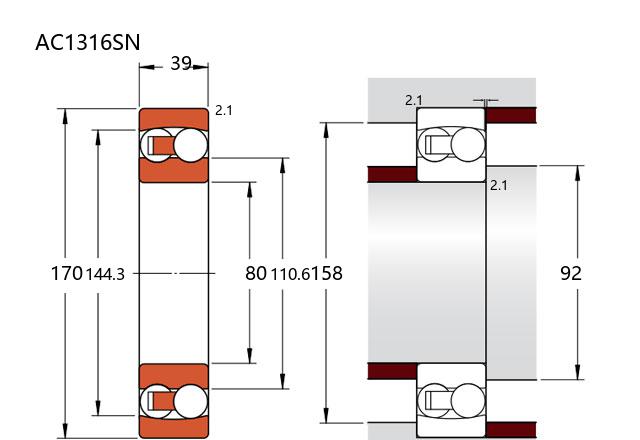

| 公称型号(全陶瓷型) | ||
| 品牌：CALOX | 直孔型 | AC1316SN |
| 主要尺寸(mm) | ||
| 内径 | d |
80 |
| 外径 | D |
170 |
| 厚度 | B |
39 |
| r(min) | 2.1 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 89 |
| 基本额定静载荷 | Cor | 33 |
| 限速(rpm) | ||
| nG | 6200 | |
| 额定转速(rpm) | ||
| nar | 4500 | |
| 尺寸(mm) | ||
| 高可实测 | D1(≈) | 144.3 |
| D2(≈) | ||
| d1(≈) | 110.6 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 92 |
| Da(max) | 158 | |
| ra(max) | 2.1 | |
| 计算系数 | ||
| 高可出具 | e | 0.22 |
| Y1 | 2.87 | |
| Y2 | 4.44 | |
| Y0 | 3 | |
| 材质 | Si3N4 | |
| 重量 | ||
| m(kg) | 1.69 | |
