QJ308N2轴承尺寸、参数、图纸、前后缀及代号系统

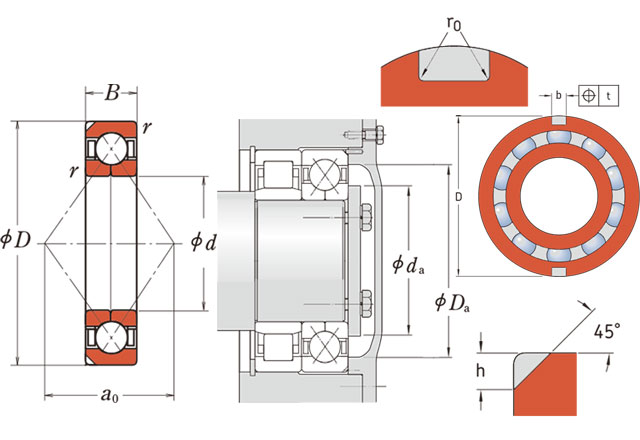

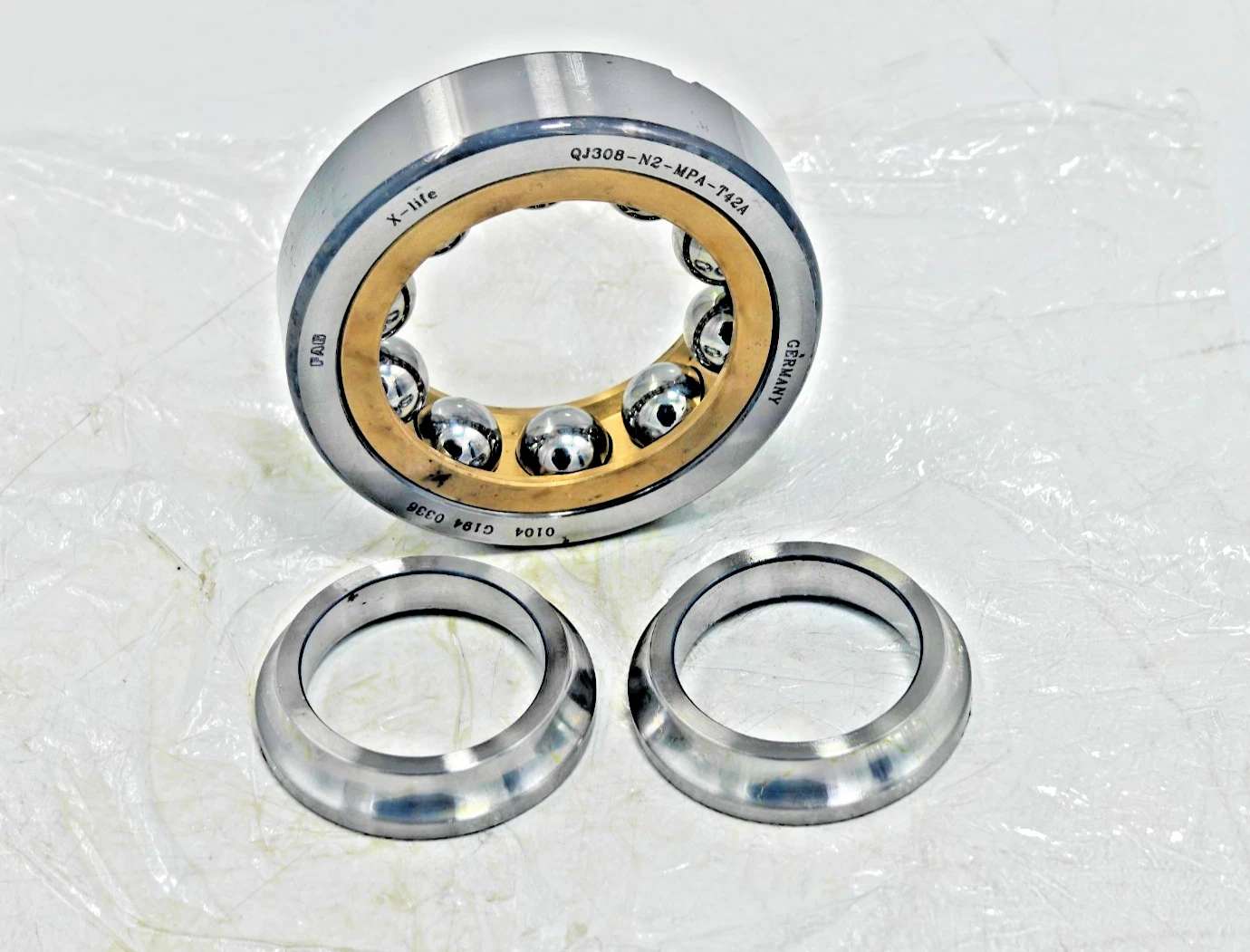

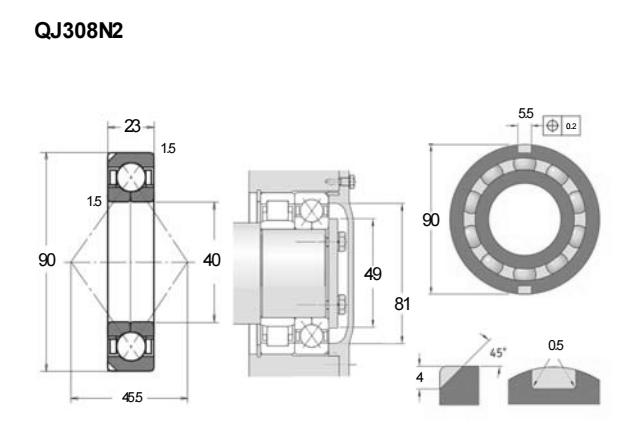

QJ308N2是一种四点角接触球轴承，其内径为40毫米，外径为90毫米，厚度为23毫米。这种轴承属于角接触球轴承系列中的特殊类型，通常被称为四点接触设计。不同于普通的单列角接触轴承，它的沟道形状允许在径向和轴向载荷下形成四个接触区域，有助于分散受力点并承受双向轴向载荷。

该型号的“N2”后缀表示轴承外圈带有两个对称布置的键槽结构，这为安装定位提供了便利，防止轴承在运转过程中发生相对转动，适合需要较高定位精度的应用场景。其设计特点使其适用于中等转速工况，例如小型机床主轴、齿轮箱或工业传动装置中，能够在承受轴向载荷的同时兼顾一定的径向承载需求。

在选型时需注意，四点接触轴承通常适用于复合载荷条件，但实际性能受配合精度、润滑条件及工作环境的影响。与类似尺寸的标准角接触轴承相比，QJ308N2在双向轴向支撑方面可能更具优势，但在纯径向负载能力上可能略逊于双列轴承。此类轴承常见于空间受限且需控制部件数量的结构设计中。
