AC694TSN轴承
更新日期：
类型：【深沟球轴承 - 标准深沟球轴承】
基本尺寸：内径：4 mm，外径：11 mm，厚度：4 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【AC：全陶瓷轴承】后缀列表：【T：聚酰胺保持架】【SN：氮化硅（Si3N4）材质】
AC694TSN是一款微型深沟球轴承，其内径为4mm，外径11mm，厚度4mm。该型号属于全陶瓷深沟球轴承类别，采用氮化硅（Si3N4）材质的滚珠。这类材质具有较低的密度和良好的耐温性能，在高速运转条件下可能表现出较小的离心力影响。
由于结构形式为标准深沟球设计，该轴承可承受一定的径向负荷与双向轴向负荷。全陶瓷结构使其能够在一些特殊工况下应用，例如较高转速或存在轻微腐蚀性介质的环境。不过具体性能需结合实际工况及配套部件综合评估。
此类轴承常见于精密仪器、小型机械设备或某些特殊工业领域。用户在选择时需注意配合公差及润滑条件的匹配，以确保其性能发挥。若应用于极端环境，建议提前进行充分的适用性验证。
A
C
6
9
4
T
S
N
AC：全陶瓷轴承
6：深沟球轴承
9：尺寸系列：超轻 19 系列
4：公称内径代号，内径：4 mm
T：聚酰胺保持架
SN：氮化硅（Si3N4）材质
AC：
全陶瓷轴承
6：
深沟球轴承
9：
尺寸系列：超轻 19 系列
4：
公称内径代号，内径：4 mm
T：
聚酰胺保持架
SN：
氮化硅（Si3N4）材质
| 公称型号 | ||
| 按密封形式区分 | 开式 | AC694TSN |

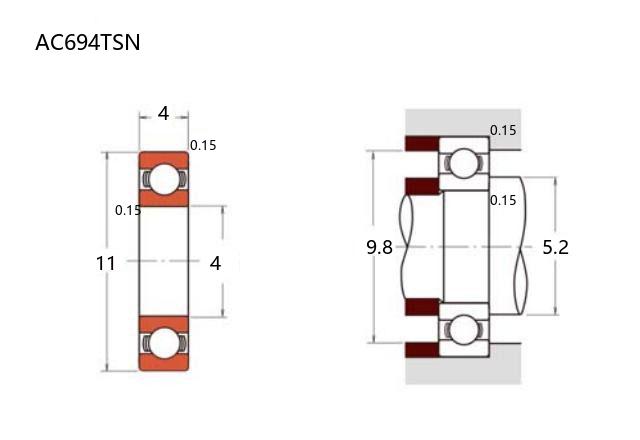

| 主要尺寸(mm) | ||
| 内径 | d |
4 |
| 外径 | D |
11 |
| 宽度 | B |
4 |
| 高可实测 | B1 | |
| r(min) | 0.15 | |
| r1(min) | 0.15 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 0.96 |
| 基本额定静载荷 | Cor | 0.345 |
| 系数 | ||
| f0 | ||
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | |
| 2RS | ||
| 油润滑 | Open/Z | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 5.2 |
| da(max) | 5.6 | |
| Da(max) | 9.8 | |
| Db(min) | 9.9 | |
| ra(max) | 0.15 | |
| rb(min) | 0.15 | |
| 内外圈 | Si3N4 | |
| 保持器 | PA66 | |
| 滚动体 | Si3N4 | |
| 重量(kg) | ||
| 开式 | 0.0017 | |
