AC63/22TSN轴承
类型：【深沟球轴承 - 标准深沟球轴承】

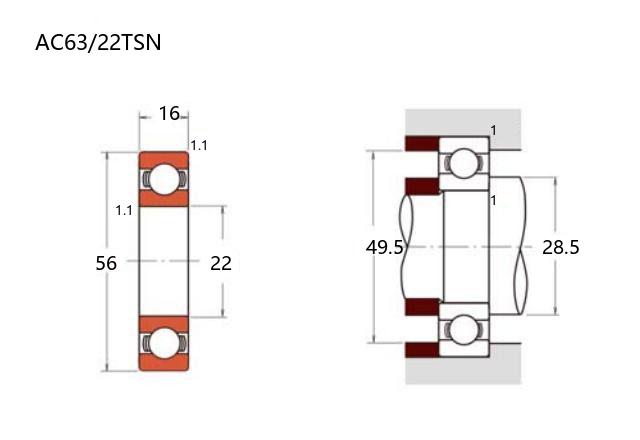

基本尺寸：内径：22 mm，外径：56 mm，厚度：16 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【AC：全陶瓷轴承】后缀列表：【T：聚酰胺保持架】【SN：氮化硅（Si3N4）材质】
AC63/22TSN是一款采用氮化硅（Si3N4）材质制成的全陶瓷深沟球轴承，其基本尺寸为内径22mm、外径56mm、厚度16mm。该轴承内外圈及滚动体均由氮化硅陶瓷材料制造，具备高硬度、低密度和耐腐蚀等特性。
由于材料本身的绝缘性和无磁性，该轴承适用于存在电磁干扰或需要避免磁污染的场合。氮化硅陶瓷还具有较低的热膨胀系数和稳定的高温性能，能在较高转速和温度环境下保持运行精度。此外，陶瓷材料的自润滑性能有助于在润滑条件受限的环境中减少磨损。
此类轴承常见于精密仪器、高速主轴、医疗设备或特殊工业环境中，能够满足对清洁度、耐腐蚀或非磁性要求的应用场景。其结构采用深沟球设计，可同时承受径向与一定程度的轴向载荷，兼顾运转平稳性与使用寿命。
A
C
6
3
/
2
2
T
S
N
AC：全陶瓷轴承
6：深沟球轴承
3：尺寸系列：中窄 03 系列
/：分隔符
22：公称内径：22 mm
T：聚酰胺保持架
SN：氮化硅（Si3N4）材质
AC：
全陶瓷轴承
6：
深沟球轴承
3：
尺寸系列：中窄 03 系列
/：
分隔符
22：
公称内径：22 mm
T：
聚酰胺保持架
SN：
氮化硅（Si3N4）材质
| 公称型号 | ||
| 按密封形式区分 | 开式 | AC63/22TSN |
| 主要尺寸(mm) | ||
| 内径 | d | 22 |
| 外径 | D | 56 |
| 宽度 | B | 16 |
| B1 | ||
| r(min) | 1.1 | |
| r1(min) | ||
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 18.4 |
| 基本额定静载荷 | Cor | 9.25 |
| 系数 | ||
| f0 | 12.4 | |
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | |
| 脂润滑 | 2RS | |
| 油润滑 | Open/Z | |
| 安装尺寸(mm) | ||
| da(min) | 28.5 | |
| da(max) | 30.5 | |
| Da(max) | 49.5 | |
| Db(min) | ||
| ra(max) | 1 | |
| rb(min) | ||
| 内外圈 | Si3N4 | |
| 保持器 | PA66 | |
| 滚动体 | Si3N4 | |
| 重量(kg) | ||
| 开式 | 0.179 | |
