AC63/22PTSN轴承
类型：【深沟球轴承 - 标准深沟球轴承】

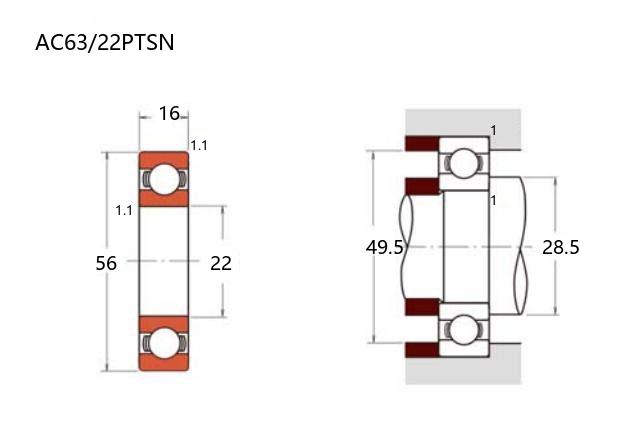

基本尺寸：内径：22 mm，外径：56 mm，厚度：16 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【AC：全陶瓷轴承】后缀列表：【PT：聚四氟乙烯（PTFE）保持架】【SN：氮化硅（Si3N4）材质】
AC63/22PTSN 是一款全陶瓷深沟球轴承，其内外圈及滚动体均采用氮化硅（Si3N4）材料制成。该轴承内径为 22mm，外径为56mm，厚度为16mm，属于标准深沟球轴承的结构形式。
氮化硅材质赋予该轴承良好的耐高温、耐腐蚀和电绝缘性能，使其适用于高速运转或存在化学腐蚀介质的环境。由于陶瓷材料的密度较低，该类轴承在高速旋转时产生的离心力较小，有助于降低运转温升和摩擦损耗。此外，全陶瓷结构还具有一定的自润滑特性，可在润滑条件受限的场合提供一定支持。
该型号轴承常见于精密仪器、医疗设备、高速主轴及特殊工业传动等对材料和运行环境有较高要求的领域。使用者需注意其承载能力与同尺寸钢制轴承存在差异，安装时应避免不当受力，以确保性能发挥。在选用前建议结合具体工况进行综合评估。
A
C
6
3
/
2
2
P
T
S
N
AC：全陶瓷轴承
6：深沟球轴承
3：尺寸系列：中窄 03 系列
/：分隔符
22：公称内径：22 mm
PT：聚四氟乙烯（PTFE）保持架
SN：氮化硅（Si3N4）材质
AC：
全陶瓷轴承
6：
深沟球轴承
3：
尺寸系列：中窄 03 系列
/：
分隔符
22：
公称内径：22 mm
PT：
聚四氟乙烯（PTFE）保持架
SN：
氮化硅（Si3N4）材质
| 公称型号 | ||
| 按密封形式区分 | 开式 | AC63/22PTSN |
| 主要尺寸(mm) | ||
| 内径 | d | 22 |
| 外径 | D | 56 |
| 宽度 | B | 16 |
| B1 | ||
| r(min) | 1.1 | |
| r1(min) | ||
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 18.4 |
| 基本额定静载荷 | Cor | 9.25 |
| 系数 | ||
| f0 | 12.4 | |
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | |
| 脂润滑 | 2RS | |
| 油润滑 | Open/Z | |
| 安装尺寸(mm) | ||
| da(min) | 28.5 | |
| da(max) | 30.5 | |
| Da(max) | 49.5 | |
| Db(min) | ||
| ra(max) | 1 | |
| rb(min) | ||
| 内外圈 | Si3N4 | |
| 保持器 | PTFE | |
| 滚动体 | Si3N4 | |
| 重量(kg) | ||
| 开式 | 0.179 | |
