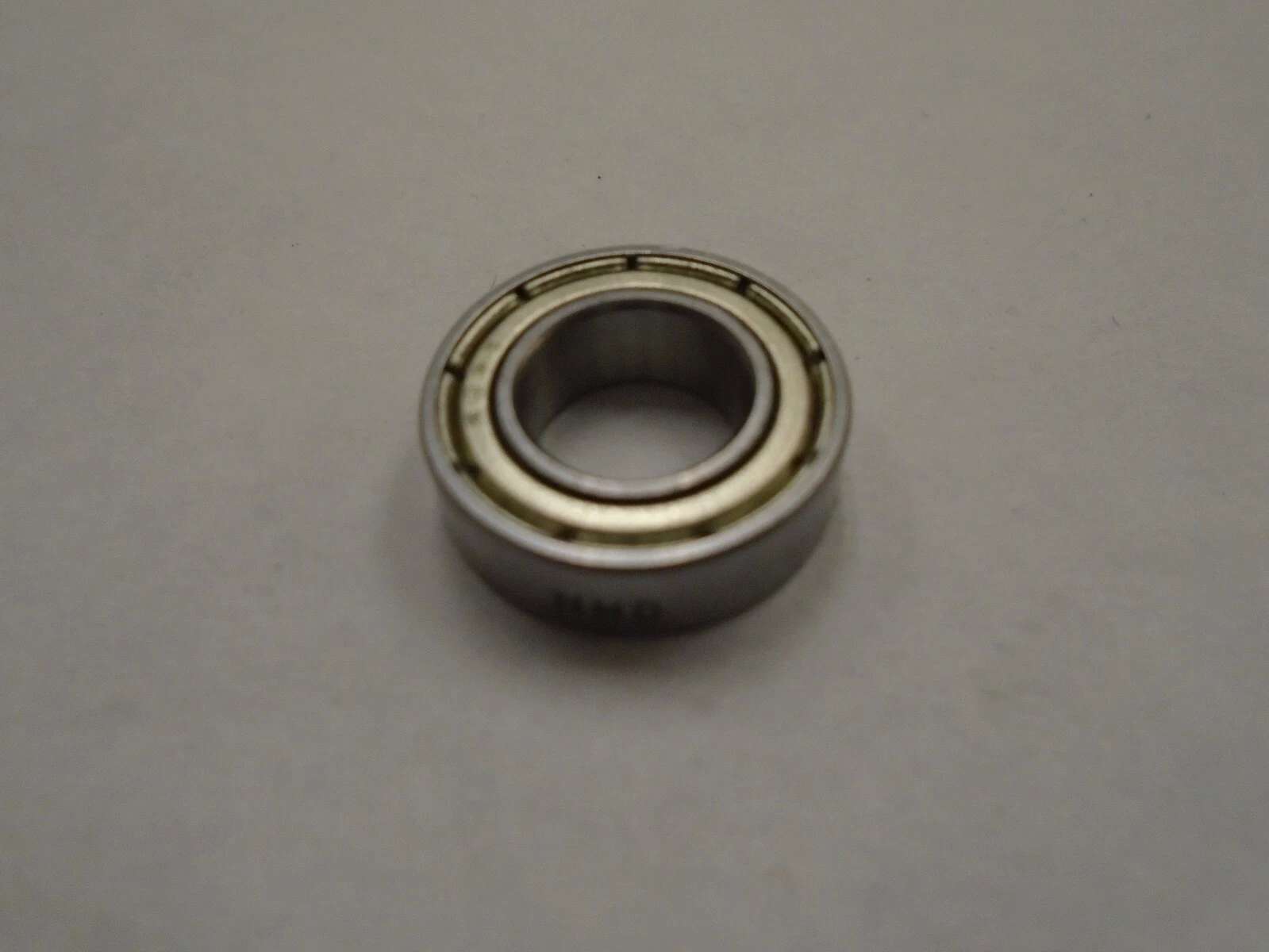

C689TSNZZ轴承
更新日期：
类型：【深沟球轴承 - 标准深沟球轴承】
基本尺寸：内径：9 mm，外径：17 mm，厚度：5 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：混合陶瓷轴承】后缀列表：【T：尼龙保持架】【SN：氮化硅（Si3N4）滚珠】【ZZ：双侧铁质防尘盖】
C689TSNZZ属于深沟球轴承中的混合陶瓷轴承类型，其内径为9mm，外径17mm，厚度5mm。该轴承采用常见的公制尺寸设计，适用于空间有限且要求高转速的应用场景。
深沟球轴承结构简单，主要承受径向载荷，也能承受一定的双向轴向载荷。混合陶瓷轴承通常使用陶瓷球作为滚动体，配合钢制内外圈，有助于降低整体重量并减少摩擦。这类设计可适应较高转速和温度变化，同时具备耐腐蚀性，延长了使用寿命。
该型号轴承常见于小型精密设备或仪器中，例如微型电机、医疗器械或精密传动系统。其紧凑尺寸和材料特性使其在轻负载高转速条件下表现稳定，但实际性能需结合具体工况和润滑条件综合评估。
C
6
8
9
T
S
N
Z
Z
C：混合陶瓷轴承
6：深沟球轴承
8：尺寸系列：超轻 18 系列
9：公称内径代号，内径：9 mm
T：尼龙保持架
SN：氮化硅（Si3N4）滚珠
ZZ：双侧铁质防尘盖
C：
混合陶瓷轴承
6：
深沟球轴承
8：
尺寸系列：超轻 18 系列
9：
公称内径代号，内径：9 mm
T：
尼龙保持架
SN：
氮化硅（Si3N4）滚珠
ZZ：
双侧铁质防尘盖
| 公称型号 | ||
| 按密封形式区分 | 开式 | C689TSN |
| 铁盖 | C689TSNZZ | |
| 非接触式密封 | — | |

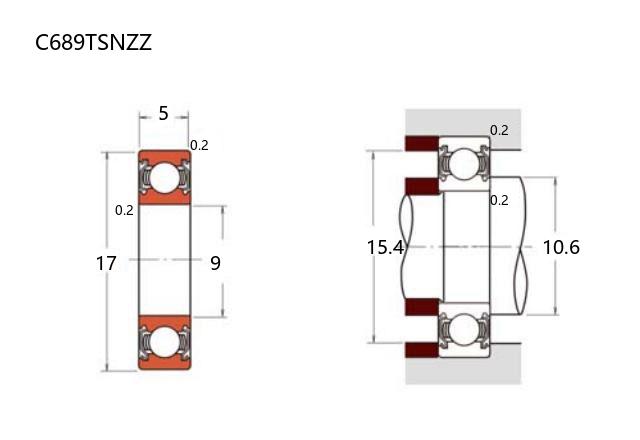

| 主要尺寸(mm) | ||
| 内径 | d |
9 |
| 外径 | D |
17 |
| 宽度 | B |
4 |
| 高可实测 | B1 | 5 |
| r(min) | 0.2 | |
| r1(min) | 0.2 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 1.33 |
| 基本额定静载荷 | Cor | 0.665 |
| 系数 | ||
| f0 | ||
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | |
| 2RS | ||
| 油润滑 | Open/Z | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 10.6 |
| da(max) | 11.5 | |
| Da(max) | 15.4 | |
| Db(min) | 15.2 | |
| ra(max) | 0.2 | |
| rb(min) | 0.2 | |
| 内外圈 | 轴承钢 | |
| 保持器 | PA66 | |
| 滚动体 | Si3N4 | |
| 重量(kg) | ||
| 高可称量 | 开式 | 0.00353 |
| 铁盖 | 0.00443 | |
