F691XZZ轴承
类型：【深沟球轴承 - 法兰球轴承】
基本尺寸：内径：1.5 mm，外径：5 mm，厚度：2.6 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【F：带法兰】后缀列表：【X：内径、外径或厚度有 ±1mm 以内的变更】【ZZ：双面带钢质防尘盖】
F691XZZ是一种法兰微型深沟球轴承，其主要结构包括内径1.5mm、外径5mm以及厚度2.6mm的紧凑尺寸设计。该型号轴承采用单面法兰外壳，有助于简化安装并提高轴向定位稳定性，适用于空间受限的精密装置。
此类轴承通常由防腐蚀材料制成，内部结构包含钢球和保持架，能够在中等转速下承受径向和轻微轴向载荷。由于尺寸较小，它常见于微型电机、精密仪器或小型传动设备中，起到支撑和减少摩擦的作用。
F691XZZ轴承的设计注重轻量化和低噪音运行，但实际性能需结合具体工况评估。用户在选择时需综合考虑负载、速度及环境条件，以确保兼容性和使用寿命。这类产品在小型化机械设备中具有较广泛的应用潜力。
F
6
9
1
X
Z
Z
F：带法兰
6：深沟球轴承
9：尺寸系列：超轻 19 系列
1：公称内径代号，内径：1 mm
X：内径、外径或厚度有 ±1mm 以内的变更
ZZ：双面带钢质防尘盖
F：
带法兰
6：
深沟球轴承
9：
尺寸系列：超轻 19 系列
1：
公称内径代号，内径：1 mm
X：
内径、外径或厚度有 ±1mm 以内的变更
ZZ：
双面带钢质防尘盖
| 公称型号 | ||
| 按密封形式区分 | 开式 | F691X |
| 按密封形式区分 | 铁盖 | F691XZZ |
| 按密封形式区分 | 非接触式密封 | — |
| 按密封形式区分 | 接触式密封 | — |

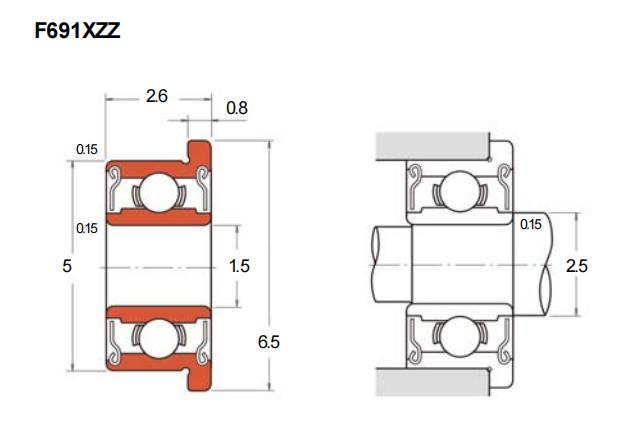

| 主要尺寸(mm) | ||
| 内径 | d | 1.5 |
| 外径 | D | 5 |
| D1 | 6.5 | |
| D2 | 6.5 | |
| 宽度 | B | 2 |
| B1 | 2.6 | |
| 法兰厚度 | C1 | 0.6 |
| C2 | 0.8 | |
| r(min) | 0.15 | |
| r1(min) | 0.15 | |
| 额定载荷(N) | ||
| 基本额定动载荷 | Cr | 237 |
| 基本额定静载荷 | Cor | 69 |
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | 85000 |
| 脂润滑 | 2RS | — |
| 油润滑 | Open/Z | 100000 |
| 安装尺寸(mm) | ||
| da(min) | 2.7 | |
| db(max) | 2.5 | |
| ra(max) | 0.15 | |
| rb(min) | 0.15 | |
| 重量(g) | ||
| 开式 | 0.23 | |
| 带防尘盖 | 0.28 | |
