F684型轴承属于深沟球轴承系列中的法兰微型球轴承，其结构设计紧凑，尺寸为内径4毫米、外径9毫米、厚度2.5毫米。这类轴承通常采用开放式或带防尘盖的设计，适用于空间受限且需一定轴向定位的场景。
法兰微型轴承的特点在于外圈带有法兰结构，可简化安装过程并提供额外的径向支撑，适用于低到中等载荷的旋转运动。F684轴承常见于小型精密设备，如微型电机、光学仪器或小型传动系统中，能有效减少摩擦并支持轻微轴向与径向负荷。
其材料多采用高碳铬钢，经过热处理以提高耐磨性和使用寿命。在选用时需综合考虑工况条件，如速度、负载及环境因素，确保兼容性与可靠性。这类轴承在轻工业及电子设备领域有较广泛的应用。
F
6
8
4
F：带法兰
6：深沟球轴承
8：尺寸系列：超轻 18 系列
4：公称内径代号，内径：4 mm
F：
带法兰
6：
深沟球轴承
8：
尺寸系列：超轻 18 系列
4：
公称内径代号，内径：4 mm
| 公称型号 | ||
| 按密封形式区分 | 开式 | F684 |
| 铁盖 | F684ZZ | |
| 非接触式密封 | — | |
| 接触式密封 | — | |

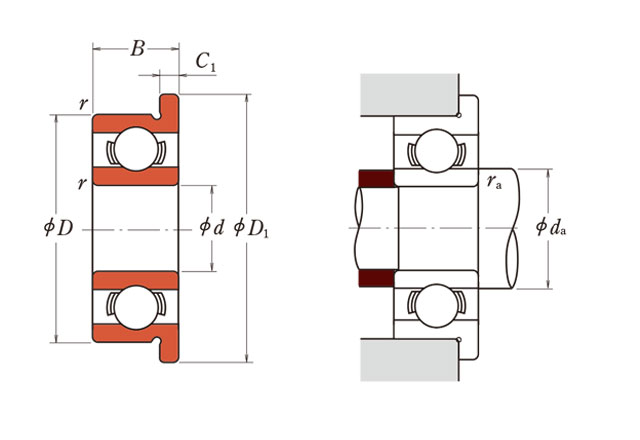

| 主要尺寸(mm) | ||
| 内径 | d | 4 |
| 外径 | D | 9 |
| 高可实测 | D1 | 10.3 |
| D2 | 10.3 | |
| 宽度 | B | 2.5 |
| B1 | 4 | |
| 法兰厚度 | C1 | 0.6 |
| 高可实测 | C2 | 1 |
| r(min) | 0.15 | |
| r1(min) | 0.15 | |
| 额定载荷(N) | ||
| 基本额定动载荷 | Cr | 640 |
| 基本额定静载荷 | Cor | 225 |
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | 53000 |
| 2RS | — | |
| 油润滑 | Open/Z | 63000 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 4.8 |
| db(max) | 5.2 | |
| ra(max) | 0.1 | |
| rb(min) | 0.1 | |
| 重量(g) | ||
| 高可称量 | 开式 | 0.7 |
| 带防尘盖 | 1.14 | |
点击获取3D图
下载中 {{percentComplete}}%
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |

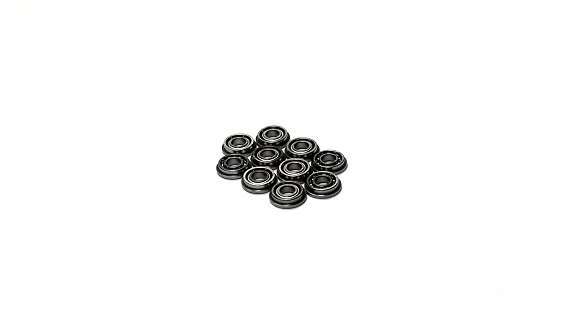

| NMB F684轴承 法兰微型 |
NMB | 4.00 X 9.00 X 2.50 | 华东 | 118 | 6.91 | ￥5.66 |
