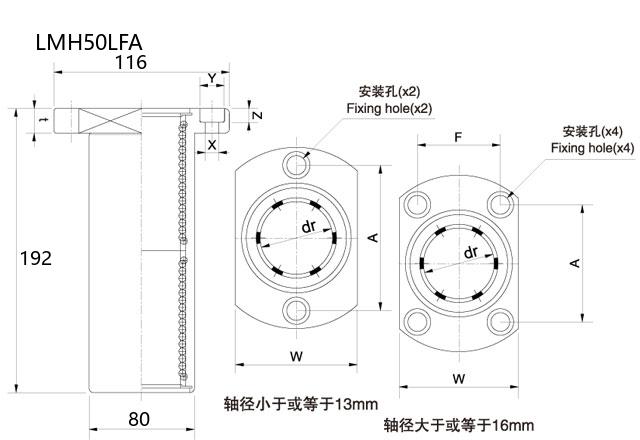

LMH50LFA轴承
更新日期：
类型：【直线运动 - 加长型切边法兰直线轴承】
基本尺寸：内径：50 mm，外径：80 mm，厚度：192 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【LM：直线运动轴承】【H：切边法兰盘】后缀列表：【L：加长型】【F：SUS-304 外壳，440C 滚珠】【A：钢保持架】
LMH50LFA属于加长型切边法兰直线轴承系列中的LMH-L-304型产品，适用于直线运动系统。该型号的基本尺寸设计为内径50毫米、外径80毫米，轴向厚度为192毫米，结构上采用切边法兰样式，便于在有限安装空间内实现稳定固定。加长型设计有助于提升导向行程的稳定性，适用于需要较长支撑距离的线性运动场景。
此类轴承多选用高强度钢制外壳并配合内部精密滚动体结构，能够承受径向负载，同时降低运动过程中的摩擦系数。切边法兰结构允许从侧面进行安装固定，为设备布局提供灵活性。在实际应用中，该型号常见于自动化设备、精密传动机构及工业机械的直线导向模块，可满足中等负载、中等速度工况下的使用需求。其尺寸规格符合常规公制标准，便于与其他传动部件进行配套集成。
L
M
H
5
0
L
F
A
LM：直线运动轴承
H：切边法兰盘
50：内径代号，内径：50 mm
L：加长型
F：SUS-304 外壳，440C 滚珠
A：钢保持架
LM：
直线运动轴承
H：
切边法兰盘
50：
内径代号，内径：50 mm
L：
加长型
F：
SUS-304 外壳，440C 滚珠
A：
钢保持架

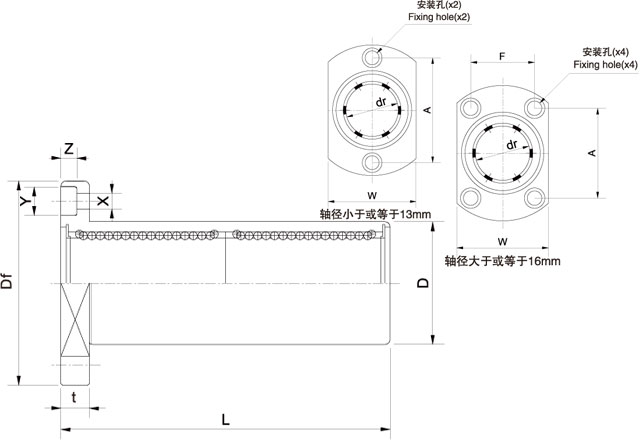

| 公称型号(LMH-L-F系列) | ||
| 品牌：CALOX | 开式 | LMH50LFA |
| 密封型 | LMH50LFAUU | |
| 主要尺寸(mm) | ||
| 内径 | dr | 50 |
| 外径 | D | 80 |
| L | 192 | |
| 公差(μm) | ||
| 高可计算 | Δdr | 0/-15 |
| ΔD | 0/-22 | |
| 公差(mm) | ||
| ΔL | ±0.3 | |
| 法兰部(mm) | ||
| 高可实测 | Df | 116 |
| W | 86 | |
| F | 56 | |
| A | 80 | |
| t | 13 | |
| P.C.D | － | |
| X×Y×Z | 9×14×8.1 | |
| 轴径 | ||
| d(mm) | 50 | |
| 钢球 | ||
| 线路(n) | 6 | |
| 偏心 | ||
| e(μm) | 25 | |
| 直角度 | ||
| ⊥(μm) | 25 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 6.08 |
| 基本额定静载荷 | Cor | 15.9 |
| 容许静力矩 | ||
| Mo(N·m) | 397 | |
| 材质 | ||
| 高可出具 | 外壳(Ring) | SUS304 |
| 保持架(Cage) | SUS304 | |
| 滚动体(Ball) | 440C | |
| 表面处理 | ||
| Surface | — | |
| 精度 | ||
| 等级(P) | 普通级 | |
| 质量 | ||
| m(kg) | 3.437 | |
