LMH20LFAUU轴承
更新日期：
类型：【直线运动 - 加长型切边法兰直线轴承】
基本尺寸：内径：20 mm，外径：32 mm，厚度：80 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【LM：直线运动轴承】【H：切边法兰盘】后缀列表：【L：加长型】【F：SUS-304 外壳，440C 滚珠】【A：钢保持架】【UU：密封型，轴承两侧带橡胶密封圈】
LMH20LFAUU型轴承属于直线运动中的加长型切边法兰直线轴承，具体归类为LMH-L-304型。该轴承的基本尺寸为内径20毫米，外径32毫米，厚度80毫米。这类加长型设计通常能够提供更长的导向行程，适用于需要较大行程范围的应用场合。切边法兰结构有助于在安装空间受限时实现紧凑布局，同时方便轴承的固定与调整。
在特性方面，加长型直线轴承可能具备较高的负载承受能力和稳定性，能够适应中等速度的往复运动。其结构设计通常注重减少摩擦阻力，有助于提升运动精度和平顺性。该型号轴承常见于自动化设备、精密仪器及小型机械的直线导向部位，用于支撑和引导轴类零件的直线运动。
应用时需结合具体工况选择配套组件，并注意保持适当的润滑与清洁。这类轴承的设计多考虑通用性与兼容性，可在多种机械结构中作为基础运动部件使用。实际性能可能因材质、工艺及使用条件的不同而有所差异。
L
M
H
2
0
L
F
A
U
U
LM：直线运动轴承
H：切边法兰盘
20：内径代号，内径：20 mm
L：加长型
F：SUS-304 外壳，440C 滚珠
A：钢保持架
UU：密封型，轴承两侧带橡胶密封圈
LM：
直线运动轴承
H：
切边法兰盘
20：
内径代号，内径：20 mm
L：
加长型
F：
SUS-304 外壳，440C 滚珠
A：
钢保持架
UU：
密封型，轴承两侧带橡胶密封圈

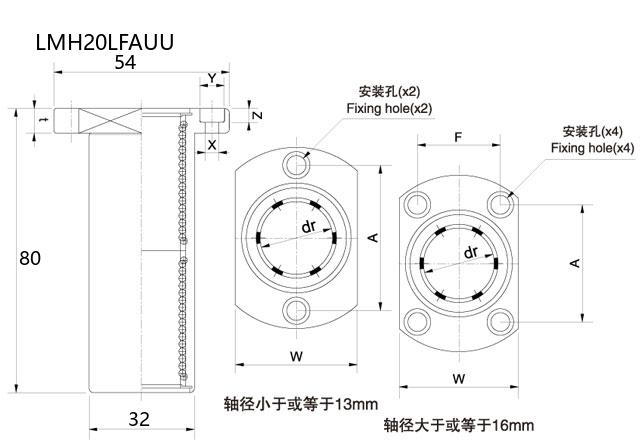

| 公称型号(LMH-L-F系列) | ||
| 品牌：CALOX | 开式 | LMH20LFA |
| 密封型 | LMH20LFAUU | |
| 主要尺寸(mm) | ||
| 内径 | dr | 20 |
| 外径 | D | 32 |
| L | 80 | |
| 公差(μm) | ||
| 高可计算 | Δdr | 0/-12 |
| ΔD | 0/-19 | |
| 公差(mm) | ||
| ΔL | ±0.3 | |
| 法兰部(mm) | ||
| 高可实测 | Df | 54 |
| W | 38 | |
| F | 24 | |
| A | 36 | |
| t | 8 | |
| P.C.D | － | |
| X×Y×Z | 5.5×9×5.1 | |
| 轴径 | ||
| d(mm) | 20 | |
| 钢球 | ||
| 线路(n) | 5 | |
| 偏心 | ||
| e(μm) | 20 | |
| 直角度 | ||
| ⊥(μm) | 20 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 1.4 |
| 基本额定静载荷 | Cor | 2.74 |
| 容许静力矩 | ||
| Mo(N·m) | 26.8 | |
| 材质 | ||
| 高可出具 | 外壳(Ring) | SUS304 |
| 保持架(Cage) | SUS304 | |
| 滚动体(Ball) | 440C | |
| 表面处理 | ||
| Surface | — | |
| 精度 | ||
| 等级(P) | 普通级 | |
| 质量 | ||
| m(kg) | 0.247 | |
