LMH20LMA轴承
更新日期：
类型：【直线运动 - 加长型切边法兰直线轴承】
基本尺寸：内径：20 mm，外径：32 mm，厚度：80 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【LM：直线运动轴承】【H：切边法兰盘】后缀列表：【L：加长型】【M：440C 不锈钢材质】【A：钢保持架】
LMH20LMA为直线运动轴承中的加长型切边法兰结构，属于LMH-L-440C型系列。该型号轴承内径为20毫米，外径为32毫米，总厚度为80毫米，其尺寸设计可适配多种安装需求。切边法兰结构有助于在有限空间内实现紧凑安装，同时加长型的轴向导轨长度提升了运动稳定性与载荷分布均匀性。
此类轴承适用于轻至中等载荷的直线往复运动场景，常见于自动化设备、精密仪器及小型传动机构中。其材料通常采用高强度合金钢配合表面处理工艺，具备一定的耐磨性与抗腐蚀能力。在安装时需注意保持导轨对中度，并配合适当的润滑措施以延长使用寿命。由于结构特点，该型号在径向与轴向负载能力之间有所平衡，但需依据实际工况综合评估其适用性。使用过程中需定期检查磨损情况，确保运动精度符合设备要求。
L
M
H
2
0
L
M
A
LM：直线运动轴承
H：切边法兰盘
20：内径代号，内径：20 mm
L：加长型
M：440C 不锈钢材质
A：钢保持架
LM：
直线运动轴承
H：
切边法兰盘
20：
内径代号，内径：20 mm
L：
加长型
M：
440C 不锈钢材质
A：
钢保持架

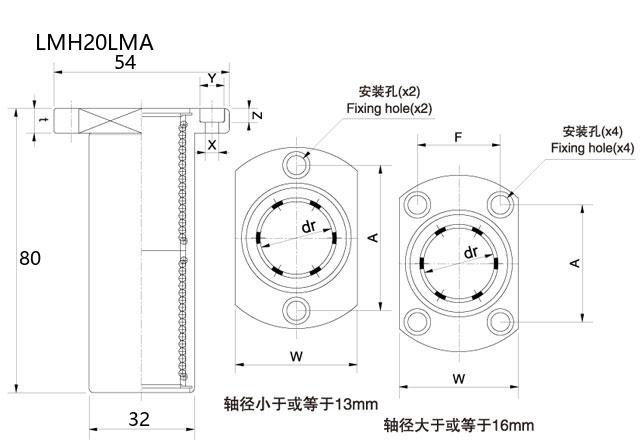

| 公称型号(LMH-L-M系列) | ||
| 品牌：CALOX | 开式 | LMH20LMA |
| 密封型 | LMH20LMAUU | |
| 主要尺寸(mm) | ||
| 内径 | dr | 20 |
| 外径 | D | 32 |
| L | 80 | |
| 公差(μm) | ||
| 高可计算 | Δdr | 0/-12 |
| ΔD | 0/-19 | |
| 公差(mm) | ||
| ΔL | ±0.3 | |
| 法兰部(mm) | ||
| 高可实测 | Df | 54 |
| W | 38 | |
| F | 24 | |
| A | 36 | |
| t | 8 | |
| P.C.D | － | |
| X×Y×Z | 5.5×9×5.1 | |
| 轴径 | ||
| d(mm) | 20 | |
| 钢球 | ||
| 线路(n) | 5 | |
| 偏心 | ||
| e(μm) | 20 | |
| 直角度 | ||
| ⊥(μm) | 20 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 1.4 |
| 基本额定静载荷 | Cor | 2.74 |
| 容许静力矩 | ||
| Mo(N·m) | 26.8 | |
| 材质 | ||
| 高可出具 | 外壳(Ring) | 440C |
| 保持架(Cage) | SUS304 | |
| 滚动体(Ball) | 440C | |
| 表面处理 | ||
| Surface | — | |
| 精度 | ||
| 等级(P) | 普通级 | |
| 质量 | ||
| m(kg) | 0.247 | |
