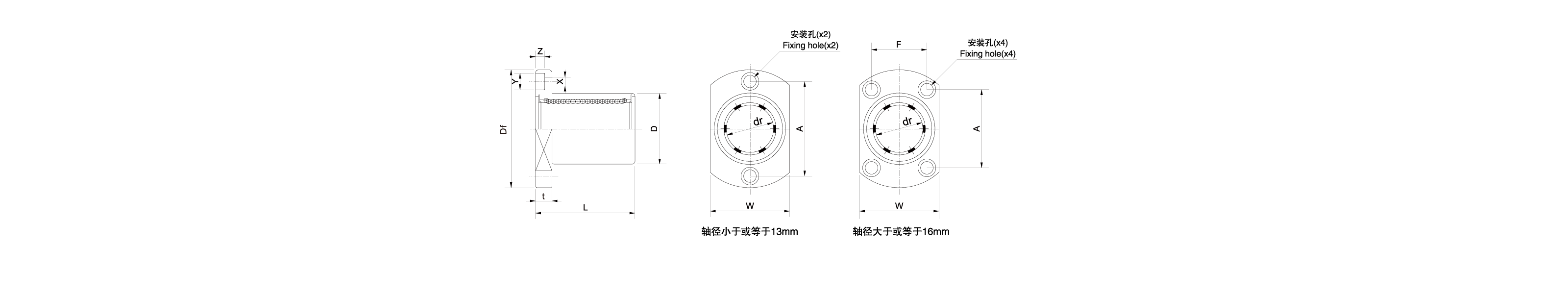

LMH-切边法兰型

公称型号(LMH系列)		主要尺寸(mm)			公差(μm)		公差(mm)	法兰部(mm)							更多参数
开式	密封型	dr	D	L	Δdr	ΔD	ΔL	Df	W	F	A	t	P.C.D	X×Y×Z
LMH3	LMH3UU	3	7	10	0/-8	0/-11	±0.3	19	13	—	13	3.5	13	2.5×4.5×2.1	点击查看 | 咨询客服
LMH3A	LMH3AUU	3	7	10	0/-8	0/-11	±0.3	19	13	—	13	3.5	13	2.5×4.5×2.1	点击查看 | 咨询客服
LMH4	LMH4UU	4	8	12	0/-8	0/-11	±0.3	20	14	—	14	3.5	14	2.5×4.5×2.1	点击查看 | 咨询客服
LMH4A	LMH4AUU	4	8	12	0/-8	0/-11	±0.3	20	14	—	14	3.5	14	2.5×4.5×2.1	点击查看 | 咨询客服
LMH5	LMH5UU	5	10	15	0/-8	0/-11	±0.3	25	16	—	17	5	17	3.5×6×3.1	点击查看 | 咨询客服
LMH5A	LMH5AUU	5	10	15	0/-8	0/-11	±0.3	25	16	—	17	5	17	3.5×6×3.1	点击查看 | 咨询客服
LMH6	LMH6UU	6	12	19	0/-9	0/-13	±0.3	28	18	—	20	5	20	3.5×6×3.1	点击查看 | 咨询客服
LMH6A	LMH6AUU	6	12	19	0/-9	0/-13	±0.3	28	18	—	20	5	20	3.5×6×3.1	点击查看 | 咨询客服
LMH8s	LMH8sUU	8	15	17	0/-9	0/-13	±0.3	32	21	—	24	5	24	3.5×6×3.1	点击查看 | 咨询客服
LMH8sA	LMH8sAUU	8	15	17	0/-9	0/-13	±0.3	32	21	—	24	5	24	3.5×6×3.1	点击查看 | 咨询客服
LMH8	LMH8UU	8	15	24	0/-9	0/-13	±0.3	32	21	—	24	5	24	3.5×6×3.1	点击查看 | 咨询客服
LMH8A	LMH8AUU	8	15	24	0/-9	0/-13	±0.3	32	21	—	24	5	24	3.5×6×3.1	点击查看 | 咨询客服
LMH10	LMH10UU	10	19	29	0/-9	0/-16	±0.3	40	25	—	29	6	29	4.5×7.5×4.1	点击查看 | 咨询客服
LMH10A	LMH10AUU	10	19	29	0/-9	0/-16	±0.3	40	25	—	29	6	29	4.5×7.5×4.1	点击查看 | 咨询客服
LMH12	LMH12UU	12	21	30	0/-9	0/-16	±0.3	42	27	—	32	6	32	4.5×7.5×4.1	点击查看 | 咨询客服
