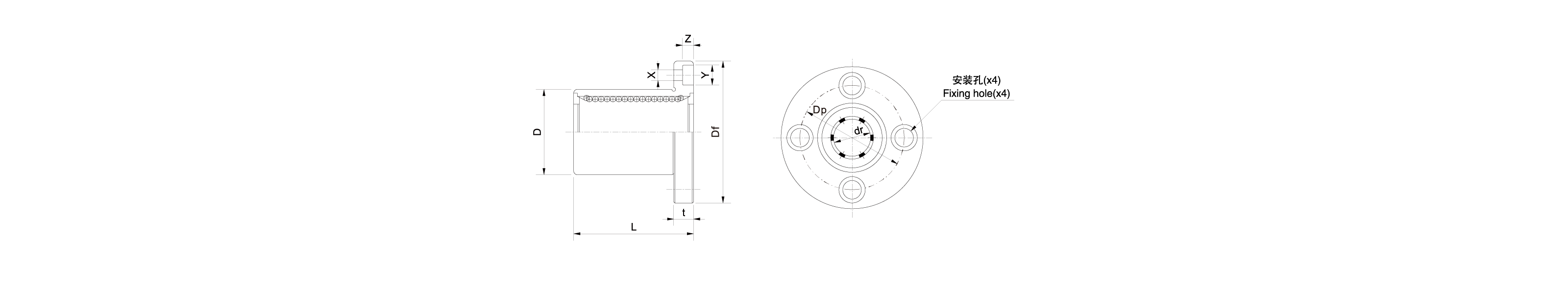

LMF-反向沉孔型
| 公称型号(LMF-Z系列) | 主要尺寸(mm) | 公差(μm) | 公差(mm) | 法兰部(mm) | 更多操作 | |||||||
| 开式 | 密封型 | dr | D | L | Δdr | ΔD | ΔL | Df | t | P.C.D | X×Y×Z | |
| LMF3-Z | LMF3UU-Z | 3 | 7 | 10 | 0/-8 | 0/-11 | ±0.3 | 19 | 3.5 | 13 | 2.5×4.5×2.1 | 咨询客服 |
| LMF3A-Z | LMF3AUU-Z | 3 | 7 | 10 | 0/-8 | 0/-11 | ±0.3 | 19 | 3.5 | 13 | 2.5×4.5×2.1 | 咨询客服 |
| LMF4-Z | LMF4UU-Z | 4 | 8 | 12 | 0/-8 | 0/-11 | ±0.3 | 20 | 3.5 | 14 | 2.5×4.5×2.1 | 咨询客服 |
| LMF4A-Z | LMF4AUU-Z | 4 | 8 | 12 | 0/-8 | 0/-11 | ±0.3 | 20 | 3.5 | 14 | 2.5×4.5×2.1 | 咨询客服 |
| LMF5-Z | LMF5UU-Z | 5 | 10 | 15 | 0/-8 | 0/-11 | ±0.3 | 25 | 5 | 17 | 3.5×6×3.1 | 咨询客服 |
| LMF5A-Z | LMF5AUU-Z | 5 | 10 | 15 | 0/-8 | 0/-11 | ±0.3 | 25 | 5 | 17 | 3.5×6×3.1 | 咨询客服 |
| LMF6-Z | LMF6UU-Z | 6 | 12 | 19 | 0/-9 | 0/-13 | ±0.3 | 28 | 5 | 20 | 3.5×6×3.1 | 咨询客服 |
| LMF6A-Z | LMF6AUU-Z | 6 | 12 | 19 | 0/-9 | 0/-13 | ±0.3 | 28 | 5 | 20 | 3.5×6×3.1 | 咨询客服 |
| LMF8s-Z | LMF8sUU-Z | 8 | 15 | 17 | 0/-9 | 0/-13 | ±0.3 | 32 | 5 | 24 | 3.5×6×3.1 | 咨询客服 |
| LMF8sA-Z | LMF8sAUU-Z | 8 | 15 | 17 | 0/-9 | 0/-13 | ±0.3 | 32 | 5 | 24 | 3.5×6×3.1 | 咨询客服 |
| LMF8-Z | LMF8UU-Z | 8 | 15 | 24 | 0/-9 | 0/-13 | ±0.3 | 32 | 5 | 24 | 3.5×6×3.1 | 咨询客服 |
| LMF8A-Z | LMF8AUU-Z | 8 | 15 | 24 | 0/-9 | 0/-13 | ±0.3 | 32 | 5 | 24 | 3.5×6×3.1 | 咨询客服 |
| LMF10-Z | LMF10UU-Z | 10 | 19 | 29 | 0/-9 | 0/-16 | ±0.3 | 40 | 6 | 29 | 4.5×7.5×4.1 | 咨询客服 |
| LMF10A-Z | LMF10AUU-Z | 10 | 19 | 29 | 0/-9 | 0/-16 | ±0.3 | 40 | 6 | 29 | 4.5×7.5×4.1 | 咨询客服 |
| LMF12-Z | LMF12UU-Z | 12 | 21 | 30 | 0/-9 | 0/-16 | ±0.3 | 42 | 6 | 32 | 4.5×7.5×4.1 | 咨询客服 |
