产品分类

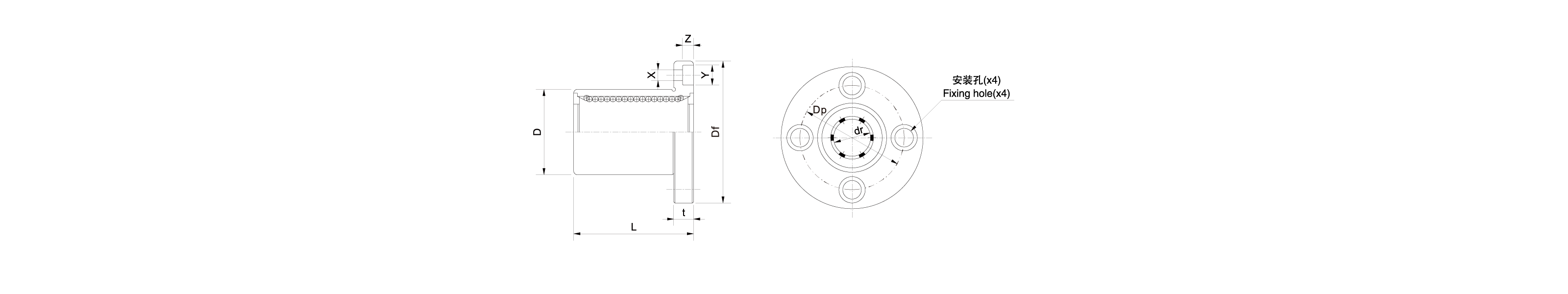

LMF-标准圆法兰型
| 公称型号(LMF系列) | 主要尺寸(mm) | 公差(μm) | 公差(mm) | 法兰部(mm) | 更多参数 | |||||||
| 开式 | 密封型 | dr | D | L | Δdr | ΔD | ΔL | Df | t | P.C.D | X×Y×Z | |
| LMF3 | LMF3UU | 3 | 7 | 10 | 0/-8 | 0/-11 | ±0.3 | 19 | 3.5 | 13 | 2.5×4.5×2.1 | 点击查看 | 咨询客服 |
| LMF3A | LMF3AUU | 3 | 7 | 10 | 0/-8 | 0/-11 | ±0.3 | 19 | 3.5 | 13 | 2.5×4.5×2.1 | 点击查看 | 咨询客服 |
| LMF4 | LMF4UU | 4 | 8 | 12 | 0/-8 | 0/-11 | ±0.3 | 20 | 3.5 | 14 | 2.5×4.5×2.1 | 点击查看 | 咨询客服 |
| LMF4A | LMF4AUU | 4 | 8 | 12 | 0/-8 | 0/-11 | ±0.3 | 20 | 3.5 | 14 | 2.5×4.5×2.1 | 点击查看 | 咨询客服 |
| LMF5 | LMF5UU | 5 | 10 | 15 | 0/-8 | 0/-11 | ±0.3 | 25 | 5 | 17 | 3.5×6×3.1 | 点击查看 | 咨询客服 |
| LMF5A | LMF5AUU | 5 | 10 | 15 | 0/-8 | 0/-11 | ±0.3 | 25 | 5 | 17 | 3.5×6×3.1 | 点击查看 | 咨询客服 |
| LMF6 | LMF6UU | 6 | 12 | 19 | 0/-9 | 0/-13 | ±0.3 | 28 | 5 | 20 | 3.5×6×3.1 | 点击查看 | 咨询客服 |
| LMF6A | LMF6AUU | 6 | 12 | 19 | 0/-9 | 0/-13 | ±0.3 | 28 | 5 | 20 | 3.5×6×3.1 | 点击查看 | 咨询客服 |
| LMF8s | LMF8sUU | 8 | 15 | 17 | 0/-9 | 0/-13 | ±0.3 | 32 | 5 | 24 | 3.5×6×3.1 | 点击查看 | 咨询客服 |
| LMF8sA | LMF8sAUU | 8 | 15 | 17 | 0/-9 | 0/-13 | ±0.3 | 32 | 5 | 24 | 3.5×6×3.1 | 点击查看 | 咨询客服 |
| LMF8 | LMF8UU | 8 | 15 | 24 | 0/-9 | 0/-13 | ±0.3 | 32 | 5 | 24 | 3.5×6×3.1 | 点击查看 | 咨询客服 |
| LMF8A | LMF8AUU | 8 | 15 | 24 | 0/-9 | 0/-13 | ±0.3 | 32 | 5 | 24 | 3.5×6×3.1 | 点击查看 | 咨询客服 |
| LMF10 | LMF10UU | 10 | 19 | 29 | 0/-9 | 0/-16 | ±0.3 | 40 | 6 | 29 | 4.5×7.5×4.1 | 点击查看 | 咨询客服 |
| LMF10A | LMF10AUU | 10 | 19 | 29 | 0/-9 | 0/-16 | ±0.3 | 40 | 6 | 29 | 4.5×7.5×4.1 | 点击查看 | 咨询客服 |
| LMF12 | LMF12UU | 12 | 21 | 30 | 0/-9 | 0/-16 | ±0.3 | 42 | 6 | 32 | 4.5×7.5×4.1 | 点击查看 | 咨询客服 |
