LFR5302-10-2Z轴承
更新日期：
类型：【滚轮轴承 - 外圈带槽滚轮】
基本尺寸：内径：15 mm，外径：47 mm，厚度：19 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【LFR：带外圈轮廓优化（U型槽）的滚珠滚轮轴承】后缀列表：【-10：槽圆直径 10 mm】【-2Z：双面带钢质防尘盖】
LFR5302-10-2Z是一款U型槽设计的滚轮轴承，属于LFR系列产品。其结构采用外圈带槽形式，适用于导向、支撑及传动场景。该轴承内径为15毫米，外径47毫米，厚度19毫米，折合英制尺寸约为内径0.591英寸，外径1.850英寸，厚度0.748英寸。
此类轴承外圈的U型沟槽可与导轨或轨道形成匹配，有助于分散载荷并降低摩擦。部分设计中会配置密封结构，如2Z后缀可能表示两侧带防尘盖，有助于在粉尘环境中维持内部润滑状态。由于采用外圈加厚与轮廓优化，此类部件在中等载荷条件下可能表现出较好的耐久性。
LFR系列滚轮轴承常见于自动化设备、输送系统或直线运动机构中，主要用于替代传统衬套或滑动部件。通过滚动接触方式，其运行过程中的摩擦阻力可能相对较低，适合中低速工况。在安装时需注意配合公差与轴的对中性，以发挥其性能特点。此类产品的材料与热处理工艺会影响其抗磨损能力和使用寿命，建议根据实际工况选用适配的润滑方案。
L
F
R
5
3
0
2
-
1
0
-
2
Z
LFR：带外圈轮廓优化（U型槽）的滚珠滚轮轴承
5：主体轴承型号：5302，5：双列角接触球轴承
3：尺寸系列：03系列（宽度正常，外径稍大）
02：内径：15 mm
-10：槽圆直径 10 mm
-2Z：双面带钢质防尘盖
LFR：
带外圈轮廓优化（U型槽）的滚珠滚轮轴承
5：
主体轴承型号：5302，5：双列角接触球轴承
3：
尺寸系列：03系列（宽度正常，外径稍大）
02：
内径：15 mm
-10：
槽圆直径 10 mm
-2Z：
双面带钢质防尘盖
| 公称型号(U型槽LFR系列) | ||
| 品牌：CALOX | 防尘盖 | LFR5302-10-2Z |
| 密封 | LFR5302-10-2RS | |

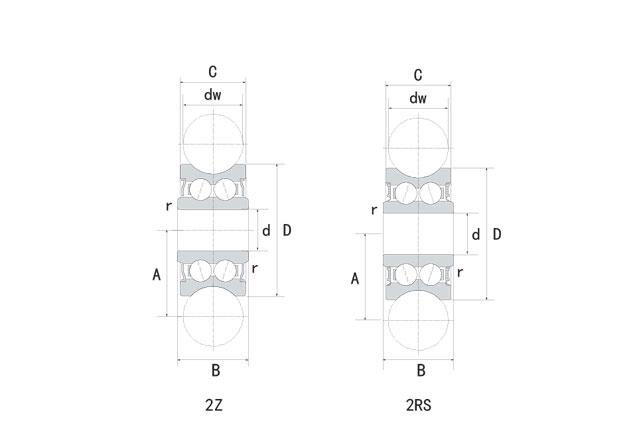

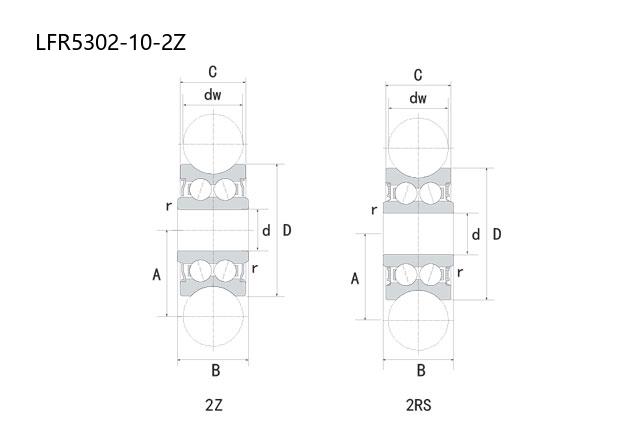

| 主要尺寸(mm) | ||
| 内径 | d | 15 |
| 外径 | D | 47 |
| 厚度 | B | 19 |
| 高可实测 | C | 19 |
| dw | 10 | |
| A | 26.65 | |
| rs | 1 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 16.2 |
| 基本额定静载荷 | Cor | 9.2 |
| 允许极限载荷(KN) | ||
| 高可计算 | Fr | 6.2 |
| For | 18.4 | |
| 重量(kg) | ||
| m | 0.17 | |
