CF24VUUAB轴承
更新日期：
类型：【滚轮轴承 - 螺栓型滚轮轴承】
基本尺寸：内径：24 mm，外径：62 mm，厚度：29 mm。
价格区间：￥67 - ￥161.09【详情】
前缀列表：【CF：Cam Follower（螺栓滚轮/凸轮从动）轴承】后缀列表：【V：满装型】【UU：密封型，轴承两侧带橡胶密封圈】【AB：两端六角孔型】
CF24VUUAB型轴承属于螺栓型滚轮轴承系列中的CF-AB两端六角孔型产品。该轴承的内径尺寸为24毫米，外径尺寸为62毫米，厚度为29毫米，结构紧凑，适用于空间有限的安装场景。其两端设有六角孔设计，便于使用标准工具进行安装与调整，有助于提升装配效率。
该型号轴承内部通常采用带密封结构的滚轮设计，有助于在运行过程中减少杂质侵入，延长使用寿命。由于其结构特点，此类轴承常见于承受径向载荷的场合，例如在导轨系统、传送装置或自动化设备中作为支撑与传动部件使用。在选型时需结合实际工况条件，综合考虑负载、转速及环境因素，以确保其性能得到有效发挥。轴承的尺寸参数符合常规标准，便于在多数机械设计中实现互换与匹配。
C
F
2
4
V
U
U
A
B
CF：Cam Follower（螺栓滚轮/凸轮从动）轴承
24：内径代号，内径：24 mm
V：满装型
UU：密封型，轴承两侧带橡胶密封圈
AB：两端六角孔型
CF：
Cam Follower（螺栓滚轮/凸轮从动）轴承
24：
内径代号，内径：24 mm
V：
满装型
UU：
密封型，轴承两侧带橡胶密封圈
AB：
两端六角孔型
| 轴承型号 | ||
| 品牌：CALOX | 直筒(开式) | CF24VAB |
| 直筒(密封) | CF24VUUAB | |
| 弧面(开式) | CF24VRAB | |
| 弧面(密封) | CF24VUURAB | |

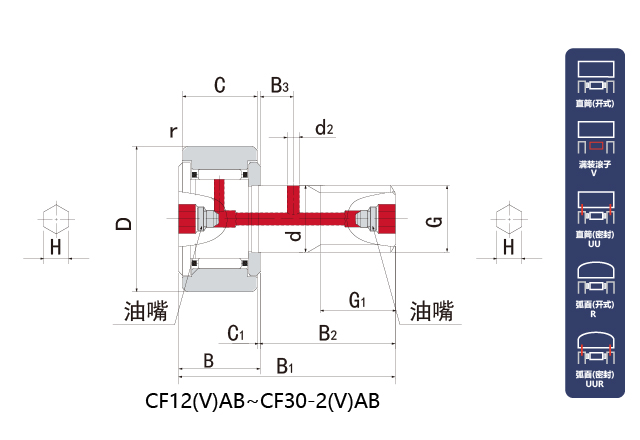

| 主要尺寸(mm) | ||
| 内径 | d | 24 |
| 外径 | D | 62 |
| 厚度 | C | 29 |
| B | 30.6max | |
| 总长度 | B1 | 80 |
| 高可实测 | 内径公差 | 0 -0.021 |
| 外径公差 | 0 -0.013 | |
| 螺纹规格G | M24×1.5 | |
| 螺纹长度G1 | 25 | |
| 螺杆长度B2 | 49.5 | |
| 油孔位置B3 | 11 | |
| 滚轮厚度 | C1 | 0.8 |
| 高可实测 | 油孔d1 | 8 |
| 油孔d2 | 4 | |
| 拧紧孔H | 8 | |
| 倒角rs(min) | 1 | |
| 偏心e | — | |

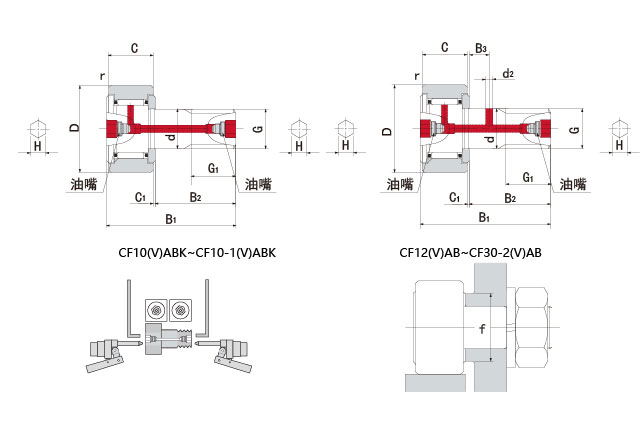

| 挡肩 | ||
| f(min) | 40 | |
| 轨道载荷能力(N) | ||
| 高可计算 | 开式 | 34200 |
| 密封 | 10500 | |
| 最大拧紧力矩 | ||
| (N·m) | 220 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 46.55 |
| 基本额定静载荷 | Cor | 92.02 |
| 极限载荷 | ||
| 静态(N) | 49500 | |
| 允许转速 | ||
| (rpm) | 3000 | |
| 滚子引导 | 满滚子 | |
| 弧面(外圈) | 球面外圈R=1000 | |
| 材质 | ||
| 主体 | 轴承钢 | |
| 质量(Kg) | 0.815 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| CALOX CF24VUUAB轴承 两端六角孔型 |
CALOX | 24.00 X 62.00 X 29.00 | 华东 | 中国 | 120 | 142.24 | ￥111.12 | |
| HRB CF24VUUAB轴承 螺栓型滚轮轴承 |
HRB | 24.00 X 62.00 X 29.00 | 华东 | 哈尔滨 | 1000 | 90.45 | ￥67 | |
| NF Germany KRV62-X-PP轴承 两端六角孔型 |
NF Germany | 24.00 X 62.00 X 29.00 | 华东 | China | 1000 | 161.09 | ￥143.83 | |
| CALOX CF24VUUAB-T0轴承 两端六角孔型 |
CALOX | 24.00 X 62.00 X 29.00 | 华东 | 中国 | 120 | 125.56 | ￥111.12 | |
| HRB CF24VUUAB轴承 螺栓型滚轮轴承 |
HRB | 24.00 X 62.00 X 29.00 | 华东 | 哈尔滨 | 1000 | 85.49 | ￥73.7 |
