| 轴承型号 | ||
| 直筒(开式) | CF20AB | |
| 直筒(密封) | CF20UUAB | |
| 弧面(开式) | CF20RAB | |
| 弧面(密封) | CF20UURAB | |

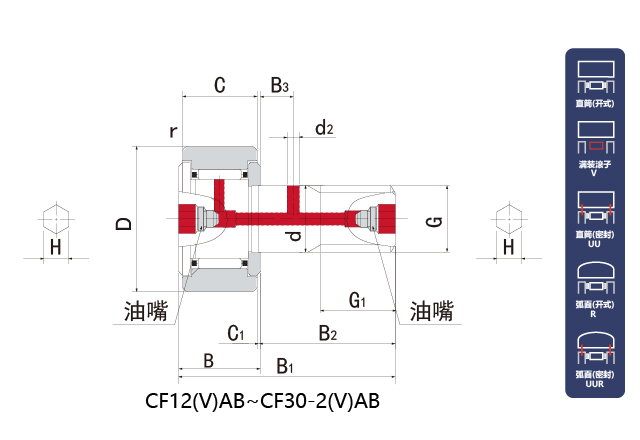

| 主要尺寸(mm) | ||
| d | 20 | |
| D | 52 | |
| C | 24 | |
| B | 25.6max | |
| B1 | 66 | |
| 内径公差 | 0 -0.021 | |
| 外径公差 | 0 -0.013 | |
| 螺纹规格G | M20×1.5 | |
| 螺纹长度G1 | 21 | |
| 螺杆长度B2 | 40.5 | |
| 油孔位置B3 | 9 | |
| C1 | 0.8 | |
| 油孔d1 | 8 | |
| 油孔d2 | 4 | |
| 拧紧孔H | 8 | |
| 倒角rs(min) | 1 | |
| 偏心e | — | |
| 挡肩 | ||
| f(min) | 36 | |
| 轨道载荷能力(N) | ||
| 开式 | 23200 | |
| 密封 | 8230 | |
| 最大拧紧力矩 | ||
| (N·m) | 120 | |
| 额定载荷(KN) | ||
| Cr | 20.68 | |
| Cor | 34.6 | |
| 极限载荷 | ||
| 静态(N) | 32140 | |
| 允许转速 | ||
| (rpm) | 7000 | |
| 滚子引导 | 保持器 | |
| 弧面(外圈) | 球面外圈R=1000 | |
| 材质 | ||
| 主体 | 轴承钢 | |
| 质量(Kg) | 0.46 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| CALOX CF20AB轴承 两端六角孔型 |
CALOX | 20.00 X 52.00 X 24.00 | 华东 | 中国 | 200 | 43.05 | ￥34.44 | |
| HRB CF20AB轴承 螺栓型滚轮轴承 |
HRB | 20.00 X 52.00 X 24.00 | 华东 | 哈尔滨 | 1000 | 53.64 | ￥44.7 | |
| CALOX CF20AB-T0轴承 两端六角孔型 |
CALOX | 20.00 X 52.00 X 24.00 | 华东 | 中国 | 200 | 45.81 | ￥34.44 | |
| HRB CF20AB轴承 螺栓型滚轮轴承 |
HRB | 20.00 X 52.00 X 24.00 | 华东 | 哈尔滨 | 1000 | 66.87 | ￥49.17 | |
