CF20VRA轴承
类型：【滚轮轴承 - 螺栓型滚轮轴承】
基本尺寸：内径：20 mm，外径：52 mm，厚度：24 mm。
价格区间：￥44.7 - ￥131.89【详情】
前缀列表：【CF：Cam Follower（螺栓滚轮/凸轮从动）轴承】后缀列表：【V：满装型，无保持架】【R：球面外圈】【A：螺柱头部带内六角孔】
CF20VRA型轴承属于螺栓型滚轮轴承中的CF-A六角孔型系列。该轴承内径为20毫米，外径52毫米，厚度24毫米，采用公制尺寸设计，适用于以六角螺栓进行安装的工况。其结构特点在于外圈作为滚道直接参与滚动，能够承受较高的径向负荷与一定的冲击。由于具备封闭式设计和内置密封结构，有助于在粉尘、湿度较高的环境中维持润滑状态，减少外部污染侵入。
此类轴承常见于输送系统、自动化导轨及轻型工装设备等场合，适用于中等转速和往复运动的场景。六角孔型的构造可使安装更为便捷，并能在运行中提供稳定的旋转支撑。在选型时需结合具体工况条件，综合考虑负荷性质、转速范围及环境因素，以确保其适用性与耐久性。该型号轴承在材料与工艺方面注重耐磨与抗腐蚀性能，有助于延长设备维护周期。
C
F
2
0
V
R
A
CF：Cam Follower（螺栓滚轮/凸轮从动）轴承
20：内径代号，内径：20 mm
V：满装型，无保持架
R：球面外圈
A：螺柱头部带内六角孔
CF：
Cam Follower（螺栓滚轮/凸轮从动）轴承
20：
内径代号，内径：20 mm
V：
满装型，无保持架
R：
球面外圈
A：
螺柱头部带内六角孔
| 轴承型号 | ||
| 品牌：CALOX | 直筒(开式) | CF20VA |
| 直筒(密封) | CF20VUUA | |
| 弧面(开式) | CF20VRA | |
| 弧面(密封) | CF20VUURA | |

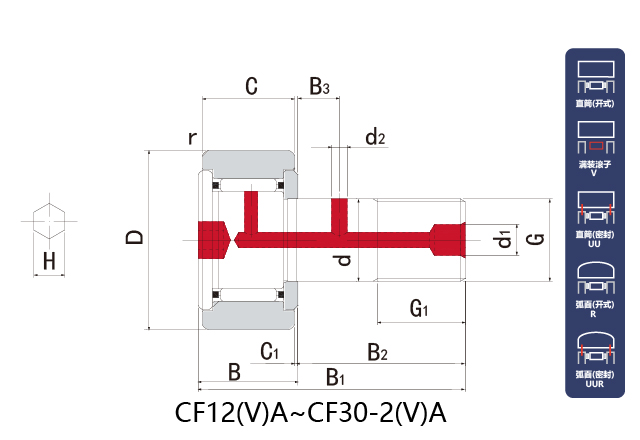

| 主要尺寸(mm) | ||
| 内径 | d |
20 |
| 外径 | D | 52 |
| 厚度 | C | 24 |
| B | 25.6max | |
| 总长度 | B1 | 66 |
| 高可实测 | 内径公差 | 0 -0.021 |
| 外径公差 | 0 -0.013 | |
| 螺纹规格G | M20×1.5 | |
| 螺纹长度G1 | 21 | |
| 螺杆长度B2 | 40.5 | |
| 油孔位置B3 | 9 | |
| 滚轮厚度 | C1 | 0.8 |
| 高可实测 | 油孔d1 | 8 |
| 油孔d2 | 4 | |
| 拧紧孔H | 8 | |
| 倒角rs(min) | 1 | |
| 偏心e | — | |
| 挡肩 | ||
| f(min) | 36 | |
| 轨道载荷能力(N) | ||
| 高可计算 | 开式 | 23200 |
| 密封 | 8230 | |
| 最大拧紧力矩 | ||
| (N·m) | 120 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 33.12 |
| 基本额定静载荷 | Cor | 64.48 |
| 极限载荷 | ||
| 静态(N) | 32140 | |
| 允许转速 | ||
| (rpm) | 3500 | |
| 滚子引导 | 满滚子 | |
| 弧面(外圈) | 球面外圈R=1000 | |
| 材质 | ||
| 主体 | 轴承钢 | |
| 质量(Kg) | 0.46 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB CF20VRA轴承 螺栓型滚轮轴承 |
HRB | 20.00 X 52.00 X 24.00 | 华东 | 哈尔滨 | 1000 | 49.17 | ￥44.7 | |
| IKO CF20VBR轴承 螺栓型滚轮轴承 |
IKO | 20.00 X 52.00 X 24.00 | 无锡仓 | 中国 | 56 | 116.84 | ￥109.2 | |
| HRB CF20VRA轴承 螺栓型滚轮轴承 |
HRB | 20.00 X 52.00 X 24.00 | 华东 | 哈尔滨 | 1000 | 57.53 | ￥49.17 | |
| IKO CF20VBR轴承 螺栓型滚轮轴承 |
IKO | 20.00 X 52.00 X 24.00 | 无锡仓 | 日本 | 22 | 131.89 | ￥121 |
