| 轴承型号 | ||
| 直筒(开式) | CF24-1 | |
| 直筒(密封) | CF24-1UU | |
| 弧面(开式) | CF24-1R | |
| 弧面(密封) | CF24-1UUR | |

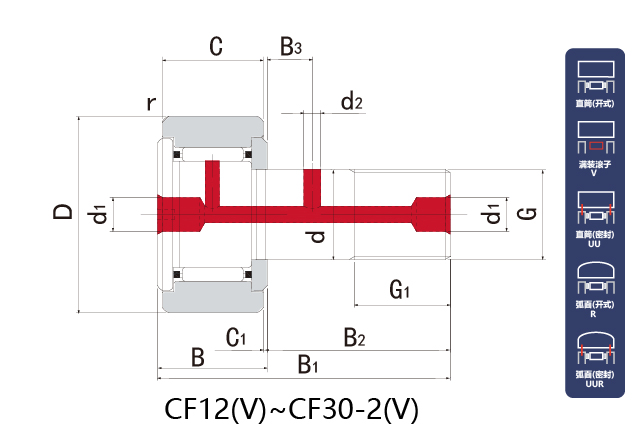

| 主要尺寸(mm) | ||
| d | 24 | |
| D | 72 | |
| C | 29 | |
| B | 30.6max | |
| B1 | 80 | |
| 内径公差 | 0 -0.021 | |
| 外径公差 | 0 -0.013 | |
| 螺纹规格G | M24×1.5 | |
| 螺纹长度G1 | 25 | |
| 螺杆长度B2 | 49.5 | |
| 油孔位置B3 | 11 | |
| 法兰/垫片厚度C1 | 0.8 | |
| 油孔d1 | 8 | |
| 油孔d2 | 4 | |
| 拧紧孔H | — | |
| 倒角rs(min) | 1 | |
| 偏心e | — | |
| 挡肩 | ||
| f(min) | 40 | |
| 轨道载荷能力(N) | ||
| 开式 | 39800 | |
| 密封 | 12900 | |
| 最大拧紧力矩 | ||
| (N·m) | 220 | |
| 额定载荷(KN) | ||
| Cr | 30.48 | |
| Cor | 52.63 | |
| 极限载荷 | ||
| 静态(N) | 49500 | |
| 允许转速 | ||
| (rpm) | 6500 | |
| 滚子引导 | 保持器 | |
| 弧面(外圈) | 球面外圈R=1000 | |
| 材质 | ||
| 主体 | 轴承钢 | |
| 质量(Kg) | 1.14 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| CALOX CF24-1R轴承 一字槽型 |
CALOX | 24.00 X 72.00 X 29.00 | 华东 | 中国 | 120 | 67.55 | ￥59.78 | |
| HRB CF24-1R轴承 螺栓型滚轮轴承 |
HRB | 24.00 X 72.00 X 29.00 | 华东 | 哈尔滨 | 1000 | 87.97 | ￥72.11 | |
| CALOX CF24-1R-T0轴承 一字槽型 |
CALOX | 24.00 X 72.00 X 29.00 | 华东 | 中国 | 120 | 75.92 | ￥59.78 | |
| HRB CF24-1R轴承 螺栓型滚轮轴承 |
HRB | 24.00 X 72.00 X 29.00 | 华东 | 哈尔滨 | 1000 | 108.67 | ￥79.32 | |
