NA4916U轴承
更新日期：
类型：【滚针轴承 - 车制滚针轴承】
基本尺寸：内径：80 mm，外径：110 mm，厚度：30 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【NA：车削型滚针轴承】后缀列表：【U：单面带橡胶密封圈】
NA4916U属于滚针轴承分类下的车制滚针轴承，具体为NA49系列产品。该型号轴承的基本尺寸为内径80毫米、外径110毫米、厚度30毫米，在英制单位中对应内径约3.1496英寸、外径约4.3307英寸、厚度约1.1811英寸。此类轴承采用车制外圈结构，具有紧凑的径向设计，适用于安装空间有限的工况环境。
滚针轴承通过细长的滚针元件实现较高的负载承受能力，NA4916U在保持较小截面高度的同时，能支持相对较高的径向载荷。其结构特点包括外圈带双挡边，可在一定条件下实现轴向定位，通常需配合轴肩或端盖使用。该型号常见于传动装置、齿轮箱、农机部件等中等转速场景，其设计有助于减少摩擦阻力并适应摆动运动。
选用时需结合具体工况参数，如负载性质、转速范围及润滑条件。保持架结构与表面处理工艺可能影响其适用场景，建议参考技术手册确认配合公差及安装要求。此类轴承在工业领域应用广泛，为机械结构的小型化与轻量化设计提供了可能性。
N
A
4
9
1
6
U
NA：车削型滚针轴承
4：宽度系列：特宽 4 系列，比3系列更宽，用于要求高轴向承载和稳定性的重载场合
9：直径系列：超轻 9 系列
16：内径代号，公称内径：80 mm
U：单面带橡胶密封圈
NA：
车削型滚针轴承
4：
宽度系列：特宽 4 系列，比3系列更宽，用于要求高轴向承载和稳定性的重载场合
9：
直径系列：超轻 9 系列
16：
内径代号，公称内径：80 mm
U：
单面带橡胶密封圈

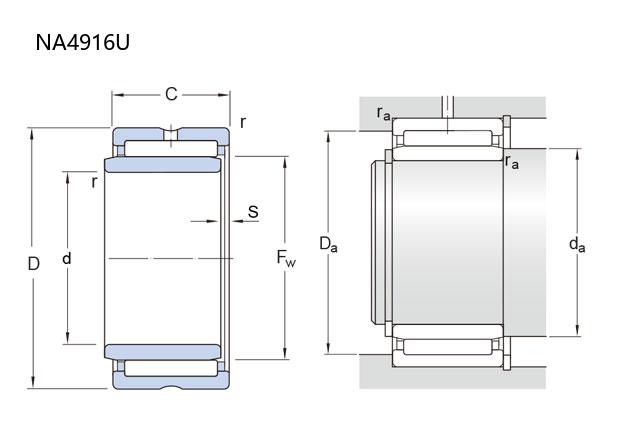

| 轴承型号 | ||
| 品牌：CALOX | NA49系列 | NA4916U |
| 主要尺寸(mm) | ||
| 滚子下直径 | d(Fw).jpg) |
80 |
| 外径 | D |
110 |
| 厚度 | C |
30 |
| 高可实测 | B | 31 |
| r(min) | 1 | |
| F(Fw) | 90 | |
| 内圆公差 | ||
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 80.7 |
| 基本额定静载荷 | Cor | 158 |
| 允许转速 | ||
| (rpm) | 2000 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 85 |
| da(max) | 88 | |
| Da(max) | 105 | |
| 密封 | ||
| U/UU | 单密封 | |
| 配套轴承型号 | ||
| 高可推荐 | 内圈 | IRZ809031 |
| 外圈(组合) | RNA4916U | |
| 重量(kg) | 0.86 | |
