23224CAK/W33轴承
更新日期：
类型：【调心滚子轴承 - 标准型调心滚子轴承】

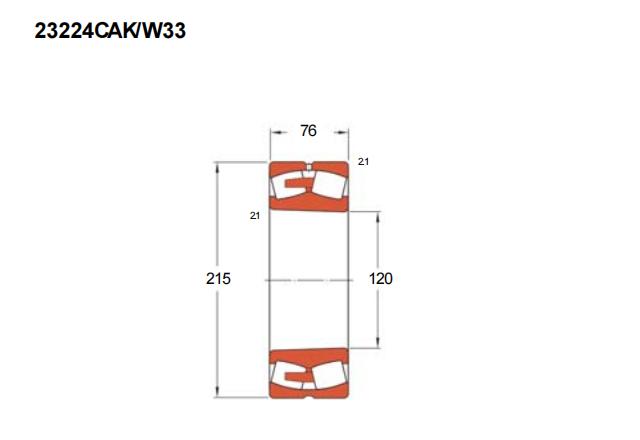

基本尺寸：内径：120 mm，外径：215 mm，厚度：76 mm。
价格区间：￥804 - ￥4016.76【详情】
后缀列表：【CA：内圈无中挡边，两侧有小挡边，装有对称型滚子】【K：锥孔，锥度 1:12】【/W33：外圈上有油槽和三个润滑油孔】

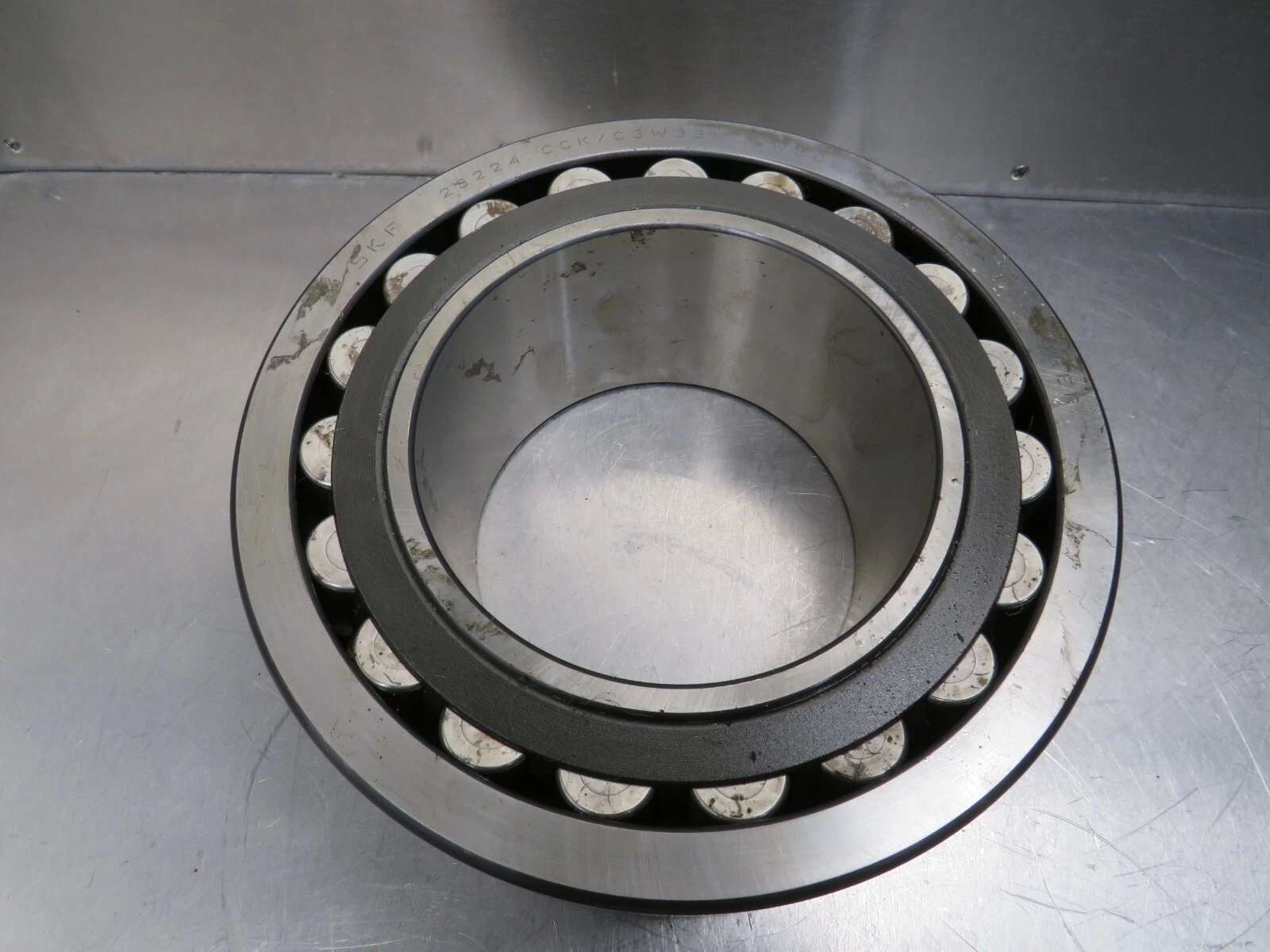

23224CAK/W33属于调心滚子轴承中的232系列，其结构特点为对称设计的球面滚子与双列排列方式，能够有效补偿因安装误差或轴变形引起的对中偏差。该型号内圈设有锥孔，锥度为1:12，便于通过紧定套实现与轴的紧密配合。W33标识表示轴承外圈带有润滑槽和三个均布的润滑孔，便于补充润滑脂以延长使用寿命。
基本尺寸为内径120毫米、外径215毫米、厚度76毫米，此类规格在工业传动领域具有广泛适用性。由于具备自调心特性，该轴承常应用于存在轴挠曲或不对中风险的工况环境，例如矿山机械、振动筛设备及大型传动装置等重载场景。滚子与滚道的优化轮廓设计有助于形成弹性流体动力润滑，可提升轴承在混合摩擦条件下的运行稳定性。
保持架采用黄铜实体结构，在高速运转工况下能维持稳定的滚子引导作用。轴承在正常工况下可同时承受径向载荷与双向轴向载荷，其载荷分布特性使其在复杂受力环境中具有优势。需要注意的是，实际使用时应根据具体工况条件选择合适的安装方式和润滑方案。
2
3
2
2
4
C
A
K
/
W
3
3
2：调心滚子轴承
3：宽度系列：特宽 3 系列，比2系列更宽，适用于重载应用
2：直径系列：轻型 2 系列，尺寸承载均衡
24：内径：120 mm
CA：内圈无中挡边，两侧有小挡边，装有对称型滚子
K：锥孔，锥度 1:12
/W33：外圈上有油槽和三个润滑油孔
2：
调心滚子轴承
3：
宽度系列：特宽 3 系列，比2系列更宽，适用于重载应用
2：
直径系列：轻型 2 系列，尺寸承载均衡
24：
内径：120 mm
CA：
内圈无中挡边，两侧有小挡边，装有对称型滚子
K：
锥孔，锥度 1:12
/W33：
外圈上有油槽和三个润滑油孔
| 公称型号(开式232系列) | ||
| 品牌：CALOX | 圆柱孔 | 23224CA/W33 |
| 圆锥孔 | 23224CAK/W33 | |
| 主要尺寸(mm) | ||
| 内径 | d |
120 |
| 外径 | D |
215 |
| 厚度 | B |
76 |
| r(min) | 2.1 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 790 |
| 基本额定静载荷 | Cor | 970 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 2200 |
| 机械转速 | 3000 | |
| 脂润滑 | 1300 | |

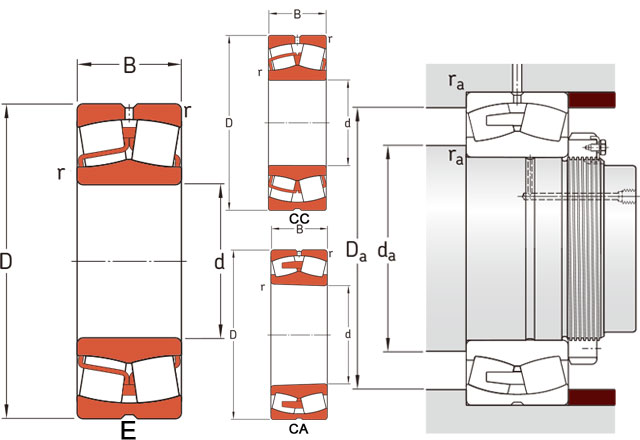

| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 132 |
| da(max) | 140 | |
| Da(max) | 203 | |
| Da(min) | 182 | |
| ra(max) | 2 | |
| 常数e | 0.34 | |
| 轴向载荷系数 | ||
| 高可出具 | Y2 | 2.9 |
| Y3 | 2 | |
| Y0 | 1.9 | |
| 重量(kg) | 12.1 | |
| 装配组件 | ||
| 高可推荐 | 紧定套 | H2324 |
| 退卸套 | AHX3224A | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| CALOX 23224CAK/W33轴承 232系列 |
CALOX | 120.00 X 215.00 X 76.00 | 华东 | 中国 | 1000 | 980.88 | ￥804 | |
| KOYO 23224RHKW33轴承 调心滚子轴承 |
KOYO | 120 X 215 X 76 | 华南 | 日本 | 1 | 1441.23 | ￥1231.82 | |
| NSK 23224CAMKE4轴承 调心滚子轴承(开式) |
NSK | 120.00 X 215.00 X 76.00 | 华北 | 6 | 1901.05 | ￥1597.52 | ||
| SKF 23224 CCK/C3W33轴承 调心滚子轴承 |
SKF | 120 X 215 X 76 | caloc常州仓 | 38 | 2799.59 | ￥2413.44 | ||
| FAG 23224-E1-XL-K-TVPB-C3轴承 调心滚子轴承 |
FAG | 120 X 215 X 76 | caloc无锡仓 | 14 | 3334.37 | ￥2950.77 |
