| 公称型号(英制双列) | ||

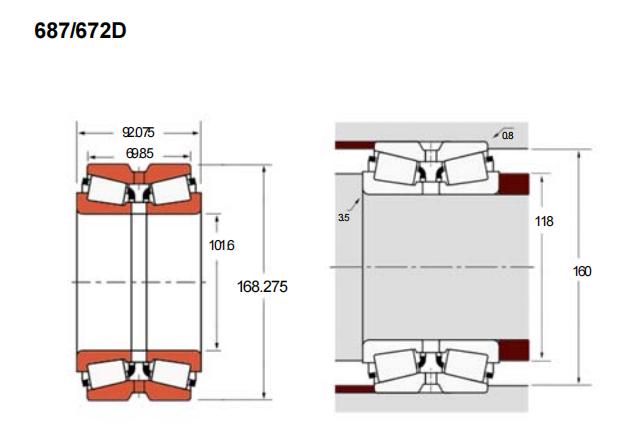

| TDO整体外圈型(内圈/外圈) | 687/672D | |
| 主要尺寸(mm) | ||
| 内径 | d | 101.6 |
| 外径 | D | 168.275 |
| 总厚度 | T | 92.075 |
| 外圈厚度 | C | 69.85 |
| 双列径向载荷(KN) | ||
| C1 | 427 | |
| 基本额定静载荷 | C90(2) | 111 |
| 单列额定载荷(KN) | ||
| C90 | 63.5 | |
| Ca90 | 51.2 | |
| 轴肩(mm) | ||
| R(max) | 3.5 | |
| db | 118 | |
| 座腔(mm) | ||
| r(max) | 0.8 | |
| Da | 160 | |
| 销孔(mm) | ||
| Ka | - | |
| Kb | - | |
| 常数e | 0.47 | |
| 载荷系数 | ||
| K | 1.24 | |
| Y1 | 1.43 | |
| Y2 | 2.14 | |
| 几何系数 | ||
| G1 | 182 | |
| G2 | 37.2 | |
| Cg | 0.1056 | |
| 组成部件 | ||
| 内圈x2 | 687 | |
| 整体外圈x1 | 672D | |
| 内隔圈×1 | X3S-687 | |
| 重量(kg) | 7.64 | |
