29675/29622D轴承
更新日期：
类型：【圆锥滚子轴承 - 双列圆锥滚子轴承】
基本尺寸：内径：69.85 mm，外径：114.287 mm，厚度：58.738 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【D：双列外圈】
该型号圆锥滚子轴承属于双列TDO结构，整体尺寸为内径约69.85毫米、外径约114.29毫米、厚度约58.74毫米，对应英制尺寸约为2.75英寸×4.5英寸×2.31英寸。此类轴承采用双列圆锥滚子呈对称布置，能够同时承受径向载荷与双向轴向载荷，其TDO型结构在有限空间内实现了较高的刚性需求。
由于双列设计增大了滚子与滚道的接触面积，该结构通常适用于中低速重载工况，常见于工业齿轮箱、矿山机械及重型运输设备等场景。这类轴承在安装时需注意调整预紧力，以平衡负荷分布并控制运行温升。其尺寸参数符合常规公差标准，可根据实际工况选择适配的润滑方案与密封配置，从而在不同环境条件下保持稳定的运行性能。
2
9
6
7
5
/
2
9
6
2
2
D
2：24º ≤ 锥角 < 25º30'
96：内径范围：1-2 in
75：部件代号，75表示内圈和滚子保持架组件，基本代号：29675
/：分隔符
2：24º < 锥角 < 25º30'
96：内径范围：1-2 in
22：部件代号，22表示外圈，外圈基本代号：29622
D：双列外圈
2：
24º ≤ 锥角 < 25º30'
96：
内径范围：1-2 in
75：
部件代号，75表示内圈和滚子保持架组件，基本代号：29675
/：
分隔符
2：
24º < 锥角 < 25º30'
96：
内径范围：1-2 in
22：
部件代号，22表示外圈，外圈基本代号：29622
D：
双列外圈

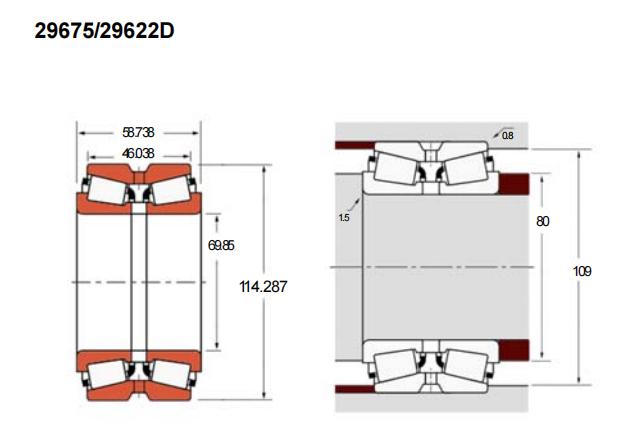

| 公称型号(英制双列) | ||
| 品牌：CALOX | TDO整体外圈型(内圈/外圈) | 29675/29622D |
| 主要尺寸(mm) | ||
| 内径 | d | 69.85 |
| 外径 | D | 114.287 |
| 总厚度 | T | 58.738 |
| 外圈厚度 | C | 46.038 |
| 双列径向载荷(KN) | ||
| C1 | 178 | |
| 基本额定静载荷 | C90(2) | 46.2 |
| 单列额定载荷(KN) | ||
| 高可计算 | C90 | 26.5 |
| Ca90 | 22.1 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 1.5 |
| db | 80 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 0.8 |
| Da | 109 | |
| 销孔(mm) | ||
| 高可实测 | Ka | - |
| Kb | - | |
| 常数e | 0.49 | |
| 载荷系数 | ||
| 高可出具 | K | 1.2 |
| Y1 | 1.38 | |
| Y2 | 2.06 | |
| 几何系数 | ||
| 高可出具 | G1 | 77.7 |
| G2 | 43.3 | |
| Cg | 0.117 | |
| 组成部件 | ||
| 高可推荐 | 内圈x2 | 29675 |
| 整体外圈x1 | 29622D | |
| 内隔圈×1 | X2S-29675 | |
| 重量(kg) | 2.25 | |
