| 公称型号(英制单列) | ||

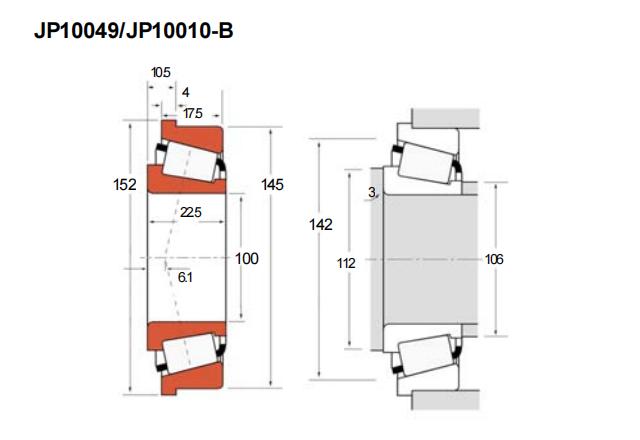

| TSF法兰型(内圈/外圈) | JP10049/JP10010-B | |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 145 |
| 厚度 | B | 22.5 |
| 外圈厚度 | C | 17.5 |
| T1 | 10.5 | |
| 作用点a | 6.1 | |
| 法兰尺寸(mm) | ||
| D1 | 152 | |
| C2 | 4 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 172 | |
| 动载C1 | 116 | |
| 长寿命动载(KN) | ||
| 径向C90 | 30.1 | |
| 轴向Ca90 | 24.4 | |
| 轴肩(mm) | ||
| R(max) | 3 | |
| da | 106 | |
| db | 112 | |
| 座腔(mm) | ||
| Da | 142 | |
| 常数e | 0.47 | |
| 载荷系数 | ||
| K | 1.27 | |
| Y | 1.24 | |
| 几何系数 | ||
| G1 | 104 | |
| G2 | 40.9 | |
| Cg | 0.1264 | |
| 重量(kg) | 1.18 | |
