| 公称型号(英制单列) | ||

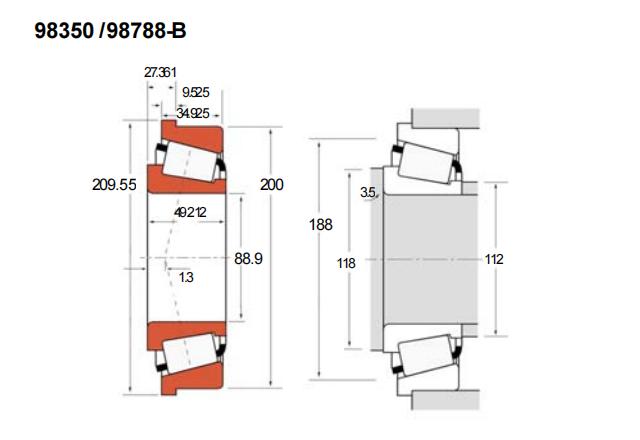

| TSF法兰型(内圈/外圈) | 98350/98788-B | |
| 主要尺寸(mm) | ||
| 内径 | d | 88.9 |
| 外径 | D | 200 |
| 厚度 | B | 49.212 |
| 外圈厚度 | C | 34.925 |
| T1 | 27.361 | |
| 作用点a | 1.3 | |
| 法兰尺寸(mm) | ||
| D1 | 209.55 | |
| C2 | 9.525 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 519 | |
| 动载C1 | 376 | |
| 长寿命动载(KN) | ||
| 径向C90 | 97.5 | |
| 轴向Ca90 | 106 | |
| 轴肩(mm) | ||
| R(max) | 3.5 | |
| da | 112 | |
| db | 118 | |
| 座腔(mm) | ||
| Da | 188 | |
| 常数e | 0.63 | |
| 载荷系数 | ||
| K | 0.95 | |
| Y | 0.92 | |
| 几何系数 | ||
| G1 | 203 | |
| G2 | 37.4 | |
| Cg | 0.1197 | |
| 重量(kg) | 7.72 | |
