| 公称型号(英制单列) | ||

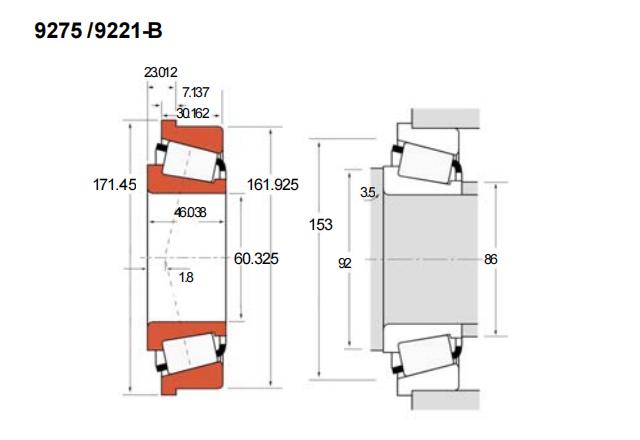

| TSF法兰型(内圈/外圈) | 9275/9221-B | |
| 主要尺寸(mm) | ||
| 内径 | d | 60.325 |
| 外径 | D | 161.925 |
| 厚度 | B | 46.038 |
| 外圈厚度 | C | 30.162 |
| T1 | 23.012 | |
| 作用点a | 1.8 | |
| 法兰尺寸(mm) | ||
| D1 | 171.45 | |
| C2 | 7.137 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 330 | |
| 动载C1 | 275 | |
| 长寿命动载(KN) | ||
| 径向C90 | 71.4 | |
| 轴向Ca90 | 86.7 | |
| 轴肩(mm) | ||
| R(max) | 3.5 | |
| da | 86 | |
| db | 92 | |
| 座腔(mm) | ||
| Da | 153 | |
| 常数e | 0.71 | |
| 载荷系数 | ||
| K | 0.85 | |
| Y | 0.82 | |
| 几何系数 | ||
| G1 | 102 | |
| G2 | 18.4 | |
| Cg | 0.0984 | |
| 重量(kg) | 4.83 | |
