| 公称型号(英制单列) | ||

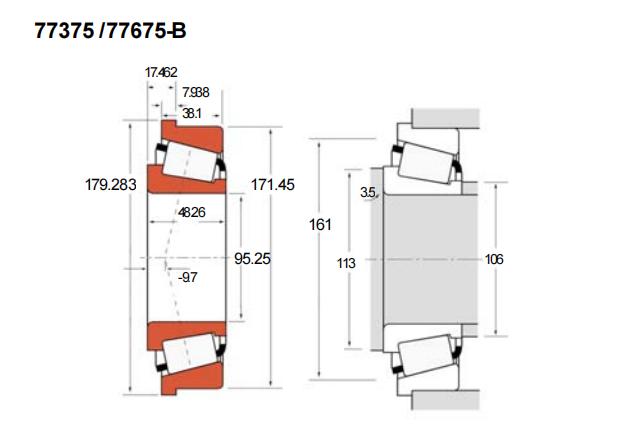

| TSF法兰型(内圈/外圈) | 77375/77675-B | |
| 主要尺寸(mm) | ||
| 内径 | d | 95.25 |
| 外径 | D | 171.45 |
| 厚度 | B | 48.26 |
| 外圈厚度 | C | 38.1 |
| T1 | 17.462 | |
| 作用点a | -9.7 | |
| 法兰尺寸(mm) | ||
| D1 | 179.283 | |
| C2 | 7.938 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 474 | |
| 动载C1 | 315 | |
| 长寿命动载(KN) | ||
| 径向C90 | 81.5 | |
| 轴向Ca90 | 51.2 | |
| 轴肩(mm) | ||
| R(max) | 3.5 | |
| da | 106 | |
| db | 113 | |
| 座腔(mm) | ||
| Da | 161 | |
| 常数e | 0.37 | |
| 载荷系数 | ||
| K | 1.63 | |
| Y | 1.59 | |
| 几何系数 | ||
| G1 | 206 | |
| G2 | 37.7 | |
| Cg | 0.1017 | |
| 重量(kg) | 4.72 | |
