| 公称型号(英制单列) | ||

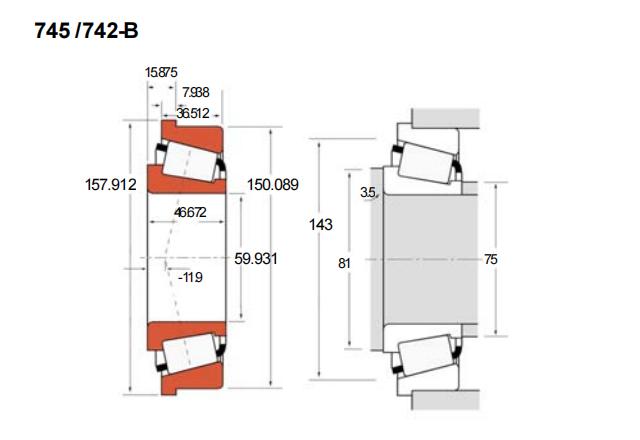

| TSF法兰型(内圈/外圈) | 745/742-B | |
| 主要尺寸(mm) | ||
| 内径 | d | 59.931 |
| 外径 | D | 150.089 |
| 厚度 | B | 46.672 |
| 外圈厚度 | C | 36.512 |
| T1 | 15.875 | |
| 作用点a | -11.9 | |
| 法兰尺寸(mm) | ||
| D1 | 157.912 | |
| C2 | 7.938 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 417 | |
| 动载C1 | 294 | |
| 长寿命动载(KN) | ||
| 径向C90 | 76.3 | |
| 轴向Ca90 | 42.5 | |
| 轴肩(mm) | ||
| R(max) | 3.5 | |
| da | 75 | |
| db | 81 | |
| 座腔(mm) | ||
| Da | 143 | |
| 常数e | 0.33 | |
| 载荷系数 | ||
| K | 1.84 | |
| Y | 1.8 | |
| 几何系数 | ||
| G1 | 160 | |
| G2 | 26.3 | |
| Cg | 0.0898 | |
| 重量(kg) | 4.39 | |
