| 公称型号(英制单列) | ||

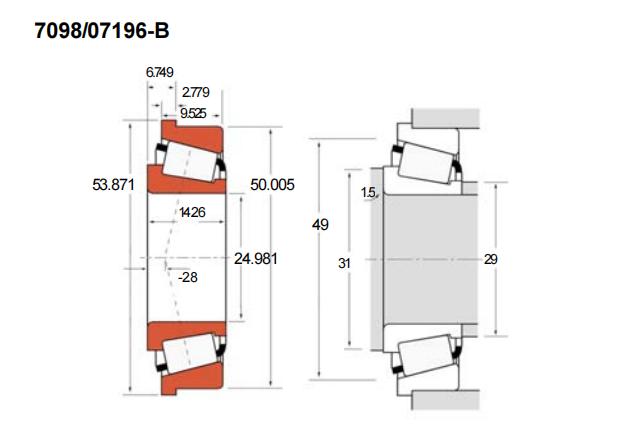

| TSF法兰型(内圈/外圈) | 7098/07196-B | |
| 主要尺寸(mm) | ||
| 内径 | d | 24.981 |
| 外径 | D | 50.005 |
| 厚度 | B | 14.26 |
| 外圈厚度 | C | 9.525 |
| T1 | 6.749 | |
| 作用点a | -2.8 | |
| 法兰尺寸(mm) | ||
| D1 | 53.871 | |
| C2 | 2.779 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 29.6 | |
| 动载C1 | 27 | |
| 长寿命动载(KN) | ||
| 径向C90 | 6.99 | |
| 轴向Ca90 | 4.81 | |
| 轴肩(mm) | ||
| R(max) | 1.5 | |
| da | 29 | |
| db | 31 | |
| 座腔(mm) | ||
| Da | 49 | |
| 常数e | 0.4 | |
| 载荷系数 | ||
| K | 1.49 | |
| Y | 1.45 | |
| 几何系数 | ||
| G1 | 7.6 | |
| G2 | 7.07 | |
| Cg | 0.0509 | |
| 重量(kg) | 0.12 | |
