| 公称型号(英制单列) | ||

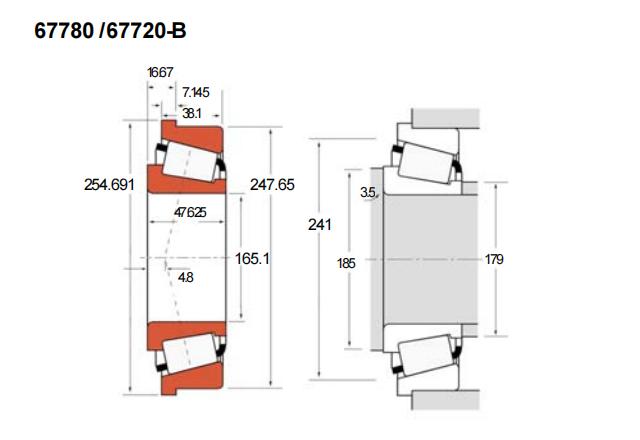

| TSF法兰型(内圈/外圈) | 67780/67720-B | |
| 主要尺寸(mm) | ||
| 内径 | d | 165.1 |
| 外径 | D | 247.65 |
| 厚度 | B | 47.625 |
| 外圈厚度 | C | 38.1 |
| T1 | 16.67 | |
| 作用点a | 4.8 | |
| 法兰尺寸(mm) | ||
| D1 | 254.691 | |
| C2 | 7.145 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 779 | |
| 动载C1 | 375 | |
| 长寿命动载(KN) | ||
| 径向C90 | 97.2 | |
| 轴向Ca90 | 73.2 | |
| 轴肩(mm) | ||
| R(max) | 3.5 | |
| da | 179 | |
| db | 185 | |
| 座腔(mm) | ||
| Da | 241 | |
| 常数e | 0.44 | |
| 载荷系数 | ||
| K | 1.36 | |
| Y | 1.33 | |
| 几何系数 | ||
| G1 | 622 | |
| G2 | 122 | |
| Cg | 0.1214 | |
| 重量(kg) | 8.48 | |
