| 公称型号(英制单列) | ||

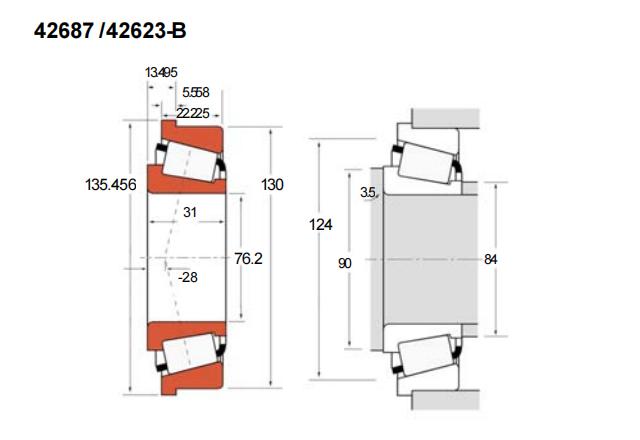

| TSF法兰型(内圈/外圈) | 42687/42623-B | |
| 主要尺寸(mm) | ||
| 内径 | d | 76.2 |
| 外径 | D | 130 |
| 厚度 | B | 31 |
| 外圈厚度 | C | 22.225 |
| T1 | 13.495 | |
| 作用点a | -2.8 | |
| 法兰尺寸(mm) | ||
| D1 | 135.456 | |
| C2 | 5.558 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 222 | |
| 动载C1 | 149 | |
| 长寿命动载(KN) | ||
| 径向C90 | 38.7 | |
| 轴向Ca90 | 27.7 | |
| 轴肩(mm) | ||
| R(max) | 3.5 | |
| da | 84 | |
| db | 90 | |
| 座腔(mm) | ||
| Da | 124 | |
| 常数e | 0.42 | |
| 载荷系数 | ||
| K | 1.43 | |
| Y | 1.39 | |
| 几何系数 | ||
| G1 | 96.2 | |
| G2 | 28.6 | |
| Cg | 0.1197 | |
| 重量(kg) | 1.62 | |
