| 公称型号(英制单列) | ||

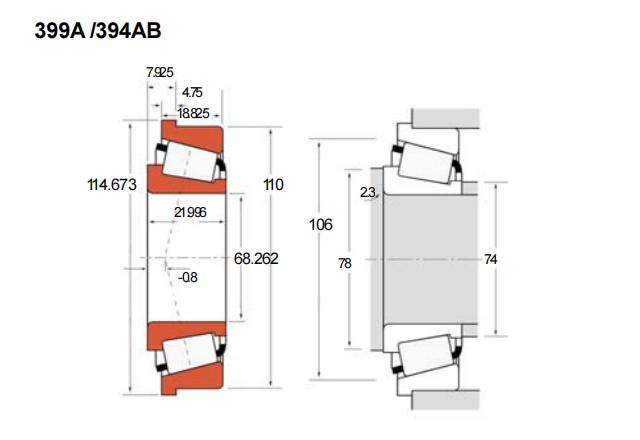

| TSF法兰型(内圈/外圈) | 399A/394AB | |
| 主要尺寸(mm) | ||
| 内径 | d | 68.262 |
| 外径 | D | 110 |
| 厚度 | B | 21.996 |
| 外圈厚度 | C | 18.825 |
| T1 | 7.925 | |
| 作用点a | -0.8 | |
| 法兰尺寸(mm) | ||
| D1 | 114.673 | |
| C2 | 4.75 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 125 | |
| 动载C1 | 91.6 | |
| 长寿命动载(KN) | ||
| 径向C90 | 23.7 | |
| 轴向Ca90 | 16.3 | |
| 轴肩(mm) | ||
| R(max) | 2.3 | |
| da | 74 | |
| db | 78 | |
| 座腔(mm) | ||
| Da | 106 | |
| 常数e | 0.4 | |
| 载荷系数 | ||
| K | 1.49 | |
| Y | 1.45 | |
| 几何系数 | ||
| G1 | 56 | |
| G2 | 21.4 | |
| Cg | 0.0984 | |
| 重量(kg) | 0.78 | |
