| 公称型号(英制单列) | ||

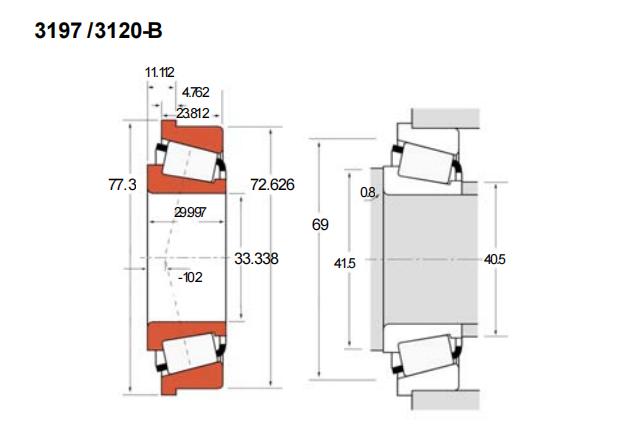

| TSF法兰型(内圈/外圈) | 3197/3120-B | |
| 主要尺寸(mm) | ||
| 内径 | d | 33.338 |
| 外径 | D | 72.626 |
| 厚度 | B | 29.997 |
| 外圈厚度 | C | 23.812 |
| T1 | 11.112 | |
| 作用点a | -10.2 | |
| 法兰尺寸(mm) | ||
| D1 | 77.3 | |
| C2 | 4.762 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 102 | |
| 动载C1 | 87.7 | |
| 长寿命动载(KN) | ||
| 径向C90 | 22.7 | |
| 轴向Ca90 | 13 | |
| 轴肩(mm) | ||
| R(max) | 0.8 | |
| da | 40.5 | |
| db | 41.5 | |
| 座腔(mm) | ||
| Da | 69 | |
| 常数e | 0.33 | |
| 载荷系数 | ||
| K | 1.8 | |
| Y | 1.76 | |
| 几何系数 | ||
| G1 | 23.4 | |
| G2 | 8.76 | |
| Cg | 0.0697 | |
| 重量(kg) | 0.59 | |
