| 公称型号(英制单列) | ||

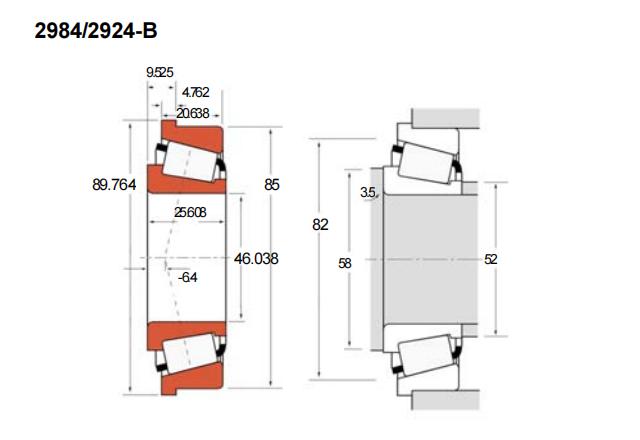

| TSF法兰型(内圈/外圈) | 2984/2924-B | |
| 主要尺寸(mm) | ||
| 内径 | d | 46.038 |
| 外径 | D | 85 |
| 厚度 | B | 25.608 |
| 外圈厚度 | C | 20.638 |
| T1 | 9.525 | |
| 作用点a | -6.4 | |
| 法兰尺寸(mm) | ||
| D1 | 89.764 | |
| C2 | 4.762 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 117 | |
| 动载C1 | 86.4 | |
| 长寿命动载(KN) | ||
| 径向C90 | 22.4 | |
| 轴向Ca90 | 13.3 | |
| 轴肩(mm) | ||
| R(max) | 3.5 | |
| da | 52 | |
| db | 58 | |
| 座腔(mm) | ||
| Da | 82 | |
| 常数e | 0.35 | |
| 载荷系数 | ||
| K | 1.73 | |
| Y | 1.69 | |
| 几何系数 | ||
| G1 | 38.2 | |
| G2 | 15.7 | |
| Cg | 0.0832 | |
| 重量(kg) | 0.65 | |
