| 公称型号(英制单列) | ||

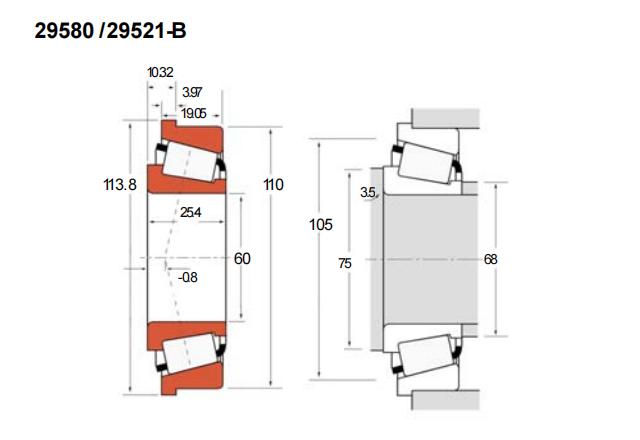

| TSF法兰型(内圈/外圈) | 29580/29521-B | |
| 主要尺寸(mm) | ||
| 内径 | d | 60 |
| 外径 | D | 110 |
| 厚度 | B | 25.4 |
| 外圈厚度 | C | 19.05 |
| T1 | 10.32 | |
| 作用点a | -0.8 | |
| 法兰尺寸(mm) | ||
| D1 | 113.8 | |
| C2 | 3.97 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 161 | |
| 动载C1 | 102 | |
| 长寿命动载(KN) | ||
| 径向C90 | 26.4 | |
| 轴向Ca90 | 20.8 | |
| 轴肩(mm) | ||
| R(max) | 3.5 | |
| da | 68 | |
| db | 75 | |
| 座腔(mm) | ||
| Da | 105 | |
| 常数e | 0.46 | |
| 载荷系数 | ||
| K | 1.31 | |
| Y | 1.27 | |
| 几何系数 | ||
| G1 | 70.3 | |
| G2 | 25.8 | |
| Cg | 0.1112 | |
| 重量(kg) | 1.08 | |
