| 公称型号(英制单列) | ||

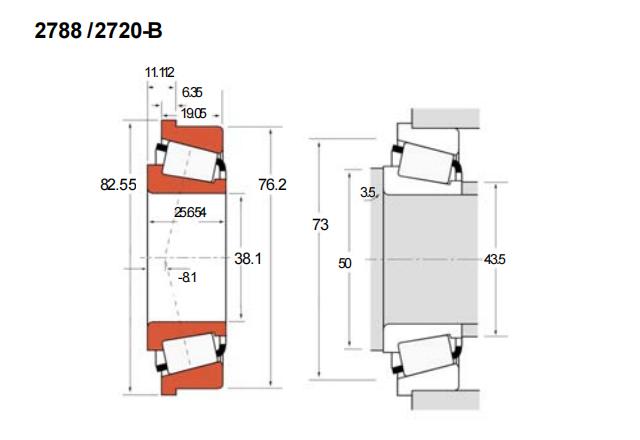

| TSF法兰型(内圈/外圈) | 2788/2720-B | |
| 主要尺寸(mm) | ||
| 内径 | d | 38.1 |
| 外径 | D | 76.2 |
| 厚度 | B | 25.654 |
| 外圈厚度 | C | 19.05 |
| T1 | 11.112 | |
| 作用点a | -8.1 | |
| 法兰尺寸(mm) | ||
| D1 | 82.55 | |
| C2 | 6.35 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 102 | |
| 动载C1 | 80.4 | |
| 长寿命动载(KN) | ||
| 径向C90 | 20.8 | |
| 轴向Ca90 | 10.8 | |
| 轴肩(mm) | ||
| R(max) | 3.5 | |
| da | 43.5 | |
| db | 50 | |
| 座腔(mm) | ||
| Da | 73 | |
| 常数e | 0.3 | |
| 载荷系数 | ||
| K | 1.98 | |
| Y | 1.93 | |
| 几何系数 | ||
| G1 | 28.7 | |
| G2 | 12.2 | |
| Cg | 0.0725 | |
| 重量(kg) | 0.54 | |
