19150/19268-B轴承
更新日期：
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：38.1 mm，外径：68.262 mm，厚度：16.52 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【-B：外圈带法兰凸缘】
19150/19268-B属于英制圆锥滚子轴承系列中的TSF法兰型结构。其公称尺寸为内径38.1mm（约合1.5英寸）、外径68.262mm（约合2.688英寸）、厚度16.52mm（约合0.65英寸），尺寸精度符合常规工业标准。
该型号采用圆锥滚子与法兰盘一体化设计，法兰结构可提供轴向定位辅助，有助于简化轴承座的加工与装配流程。圆锥滚子与内外圈滚道之间形成优化的线接触，能同时承受径向载荷与单向轴向载荷，适用于存在复合载荷的中低速工况。此类结构常见于传动支撑、农机部件或工业传动设备等场景。
考虑到英制轴承的适配特点，安装时需注意保持轴与轴承座的配合精度，并建议根据实际工况配置合适的润滑方案。在常规维护条件下，该型轴承能够保持稳定的工作性能，其寿命受载荷条件、转速范围及工作环境等多重因素影响。
1
9
1
5
0
/
1
9
2
6
8
-
B
1：0º ≤ 锥角 < 24º
91：内径范围：1-2 in
50：部件代号，50表示内圈和滚子保持架组件，基本代号：19150
/：分隔符
1：0º < 锥角 < 24º
92：内径范围：1-2 in
68：部件代号，68表示外圈，外圈基本代号：19268
-B：外圈带法兰凸缘
1：
0º ≤ 锥角 < 24º
91：
内径范围：1-2 in
50：
部件代号，50表示内圈和滚子保持架组件，基本代号：19150
/：
分隔符
1：
0º < 锥角 < 24º
92：
内径范围：1-2 in
68：
部件代号，68表示外圈，外圈基本代号：19268
-B：
外圈带法兰凸缘

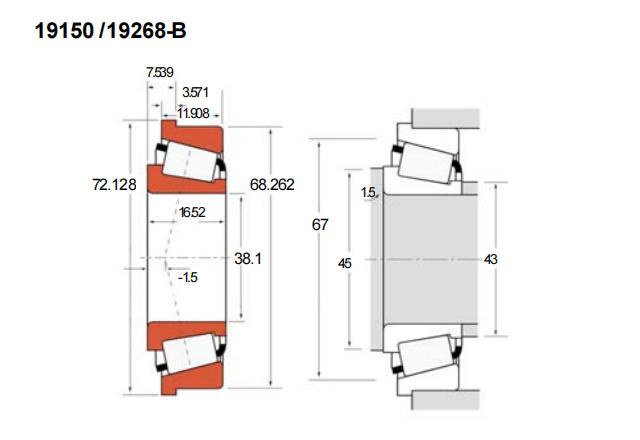

| 公称型号(英制单列) | ||
| 品牌：CALOX | TSF法兰型(内圈/外圈) | 19150/19268-B |
| 主要尺寸(mm) | ||
| 内径 | d | 38.1 |
| 外径 | D | 68.262 |
| 厚度 | B | 16.52 |
| 外圈厚度 | C | 11.908 |
| T1 | 7.539 | |
| 作用点a | -1.5 | |
| 法兰尺寸(mm) | ||
| 高可实测 | D1 | 72.128 |
| C2 | 3.571 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 57.8 |
| 动载C1 | 46.9 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 12.2 |
| 轴向Ca90 | 9.26 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 1.5 |
| da | 43 | |
| db | 45 | |
| 座腔(mm) | ||
| Da | 67 | |
| 常数e | 0.44 | |
| 载荷系数 | ||
| 高可出具 | K | 1.35 |
| Y | 1.31 | |
| 几何系数 | ||
| 高可出具 | G1 | 17.5 |
| G2 | 11.5 | |
| Cg | 0.0694 | |
| 重量(kg) | 0.25 | |
