M241547C/M241510轴承
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：203.2 mm，外径：292.1 mm，厚度：57.945 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【M：中型承载】后缀列表：【C：外形尺寸与基本零件号相同，内部几何形状不同】【M：中型承载】
M241547C/M241510是一款TS系列的单列圆锥滚子轴承，属于英制规格产品。该型号的内径为203.2毫米（约8英寸），外径达到292.1毫米（约11.5英寸），厚度为57.945毫米（约2.281英寸），整体尺寸设计适应中等负荷工况下的安装需求。
圆锥滚子轴承的结构特点使其能够同时承受径向载荷与轴向载荷，此类轴承通常通过调整内外圈间隔实现游隙控制，有助于提升运行稳定性。该型号采用锥形滚道与滚子配合设计，在运转过程中能形成优化的接触应力分布。相比普通轴承，这类结构在复杂受力环境下可能表现出较好的刚性优势。
此类轴承常见于工业传动设备、重型运输机械及大型齿轮箱等场景。在选用时需注意配合部件的加工精度与润滑条件，适当维护有助于延长其使用寿命。由于采用英制尺寸标准，该型号在部分替换场景中需确认相关安装尺寸的兼容性。
M
2
4
1
5
4
7
C
/
M
2
4
1
5
1
0
M：中型承载
2：24º < 锥角 < 25º30'
415：内径范围：8-9 in
47：部件代号，47表示内圈和滚子保持架组件，基本代号：241547
C：外形尺寸与基本零件号相同，内部几何形状不同
/：分隔符
M：中型承载
2：24º ≤ 锥角 < 25º30'
415：内径范围：8-9 in
10：部件代号，10表示外圈，外圈基本代号：241510
M：
中型承载
2：
24º < 锥角 < 25º30'
415：
内径范围：8-9 in
47：
部件代号，47表示内圈和滚子保持架组件，基本代号：241547
C：
外形尺寸与基本零件号相同，内部几何形状不同
/：
分隔符
M：
中型承载
2：
24º ≤ 锥角 < 25º30'
415：
内径范围：8-9 in
10：
部件代号，10表示外圈，外圈基本代号：241510
| 公称型号(英制单列) | ||
| 品牌：CALOX | TS型(内圈/外圈) | M241547C/M241510 |

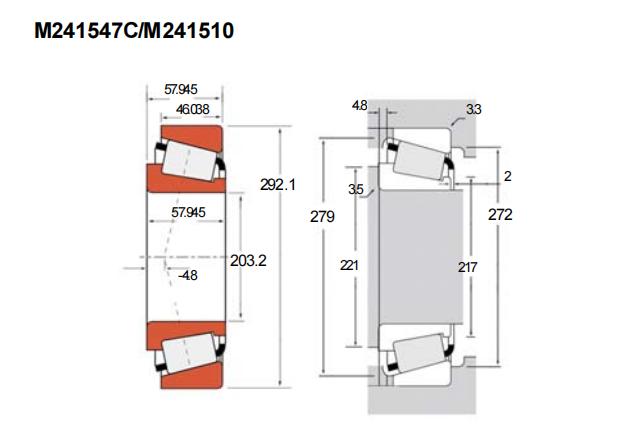

| 主要尺寸(mm) | ||
| 内径 | d | 203.2 |
| 外径 | D | 292.1 |
| 总厚度 | T | 57.945 |
| 内圈厚度 | B | 57.945 |
| 外圈厚度 | C | 46.038 |
| 作用点a | -4.8 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 1170 |
| 动载C1 | 588 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 152 |
| 轴向Ca90 | 86.8 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 3.5 |
| da | 217 | |
| db | 221 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 3.3 |
| Da | 279 | |
| Db | 272 | |
| 保持架(mm) | ||
| 高可实测 | Aa | 4.8 |
| Ab | 2 | |
| 常数e | 0.33 | |
| 载荷系数 | ||
| 高可出具 | K | 1.76 |
| Y | 1.8 | |
| 几何系数 | ||
| 高可出具 | G1 | 954 |
| G2 | 128 | |
| Cg | 0.1279 | |
| 重量(kg) | 12.04 | |
