| 公称型号(英制单列) | ||

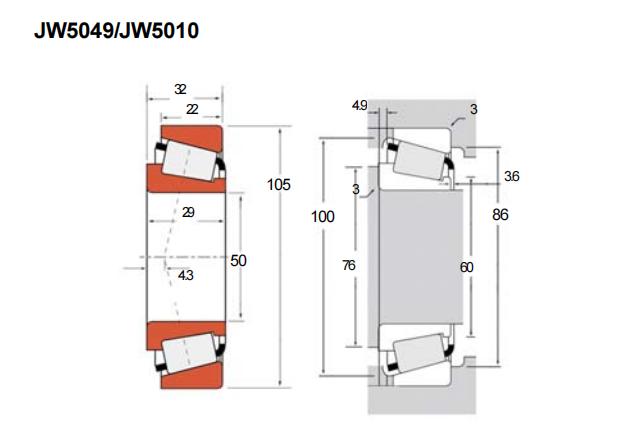

| TS型(内圈/外圈) | JW5049/JW5010 | |
| 主要尺寸(mm) | ||
| 内径 | d | 50 |
| 外径 | D | 105 |
| 总厚度 | T | 32 |
| 内圈厚度 | B | 29 |
| 外圈厚度 | C | 22 |
| 作用点a | 4.3 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 138 | |
| 动载C1 | 111 | |
| 长寿命动载(KN) | ||
| 径向C90 | 28.7 | |
| 轴向Ca90 | 42.5 | |
| 轴肩(mm) | ||
| R(max) | 3 | |
| da | 60 | |
| db | 76 | |
| 座腔(mm) | ||
| r(max) | 3 | |
| Da | 100 | |
| Db | 86 | |
| 保持架(mm) | ||
| Aa | 4.9 | |
| Ab | 3.6 | |
| 常数e | 0.87 | |
| 载荷系数 | ||
| K | 0.67 | |
| Y | 0.69 | |
| 几何系数 | ||
| G1 | 39 | |
| G2 | 14.6 | |
| Cg | 0.1105 | |
| 重量(kg) | 1.23 | |
