| 公称型号(英制单列) | ||

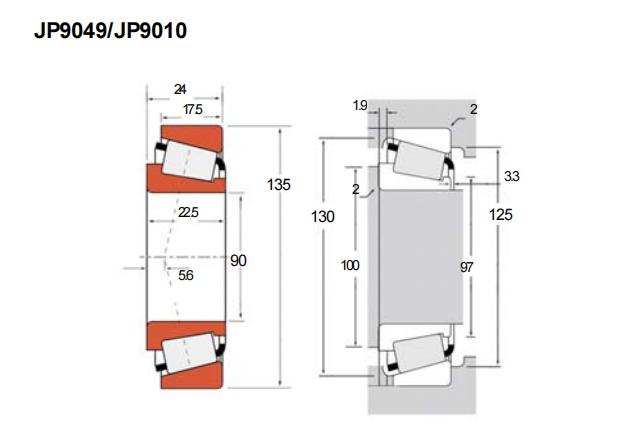

| TS型(内圈/外圈) | JP9049/JP9010 | |
| 主要尺寸(mm) | ||
| 内径 | d | 90 |
| 外径 | D | 135 |
| 总厚度 | T | 24 |
| 内圈厚度 | B | 22.5 |
| 外圈厚度 | C | 17.5 |
| 作用点a | 5.6 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 155 | |
| 动载C1 | 110 | |
| 长寿命动载(KN) | ||
| 径向C90 | 28.4 | |
| 轴向Ca90 | 24 | |
| 轴肩(mm) | ||
| R(max) | 2 | |
| da | 97 | |
| db | 100 | |
| 座腔(mm) | ||
| r(max) | 2 | |
| Da | 130 | |
| Db | 125 | |
| 保持架(mm) | ||
| Aa | 1.9 | |
| Ab | 3.3 | |
| 常数e | 0.49 | |
| 载荷系数 | ||
| K | 1.18 | |
| Y | 1.21 | |
| 几何系数 | ||
| G1 | 83.8 | |
| G2 | 46 | |
| Cg | 0.1196 | |
| 重量(kg) | 1.09 | |
